分区架构把量子处理器的"计算、存储、测量"三件事在空间上拆开：闲置量子比特躲进免受里德堡光束干扰的存储区，纠缠与读出各占一个专属区域，原子靠 AOD 镊子在分区间成批往返——编译器的任务变成了"让原子在对的时间出现在对的位置"。

问题背景

单片（monolithic）架构中所有操作共享同一空间：执行里德堡门时，全局激发光束会把区域内所有原子都激发一遍，未参与门的原子白白积累激发误差；荧光读出会把附近原子加热甚至踢出陷阱。分区架构（zoned architecture）由 Bluvstein 等人在实验上确立：把阵列划分为空间分离的纠缠区、存储区与读出区，量子线路通过”分区间搬运 + 区域内全局光束”交替执行 Bluvstein 2022 Stade 2024。存储区与计算区至少相距约 $20 μ m$ ，保证存储原子完全免疫里德堡激发 Ruan 2025。

这一架构对容错计算尤其自然：一个逻辑量子比特对应一个物理原子阵列，整个阵列可在分区间并行搬运，横向逻辑门就是”阵列整体搬进纠缠区、打一束全局光束、搬回”（见逻辑量子处理器与横向逻辑 Clifford 门）。

抽象模型

三区结构与执行循环

Stade 等人给出首个分区架构抽象模型 Stade 2024：

纠缠区：全局里德堡光束覆盖全区，区内所有处于阻塞半径内的原子对同时执行 CZ；单原子被激发但无邻居时自动回到原态，等效恒等操作——这是并行门的物理基础（见并行纠缠门）。
存储区：密集堆放闲置比特，只施加单比特门，屏蔽里德堡与测量光束，相干时间最优。
读出区：读出光束区内并行测量，支持中电路测量而不扰动其他原子（见中电路测量与非破坏读出）。

一次搬运由三步构成：装载（SLM 静态陷阱 → AOD 动态陷阱）、移动（调制 AOD 坐标）、存储（AOD → SLM，可跳过使原子留在 AOD 上）。

四条 AOD 约束

AOD 行列光束的物理性质给出四条硬约束 Stade 2024：

行列不交叉：移动中 AOD 行（列）保持最小间距且次序不变；
行列保持：同处一行（列）的原子在整个移动过程中始终同行（列）；
避免鬼点：AOD 行列交点处处成阱，装载一个阵列会顺带生成非预期”鬼点”陷阱，必须先用偏移移动把鬼点移出原子区；
阵列对齐：两个要纠缠的逻辑阵列必须空间重叠，而两者同时在 AOD 上会违反约束 1，因此至少一方要落在 SLM 陷阱里。

这四条约束把”把原子对搬到一起”变成了受几何限制的组合调度问题，是Arctic、Atomique、PowerMove、ZAP 等编译器的共同前提。

线路执行的分层形式化

在分区架构上，线路执行天然组织为层的序列：一个阶段（stage）是一组互不共享比特的 CZ 门，可在单次全局里德堡激发下并行完成；阶段之间由布局转移（layout transition）连接，转移即一次”装载–集体移动–存储”循环 Ruan 2025。NALAC 进一步把执行组织为运行（run，进出纠缠区各一次）与步（step，运行内的一组独立门）：利用”每对交互比特至少一方留在 SLM 上”即可满足阵列对齐约束这一事实，同一运行内的多个步无需额外装载/存储即可依次执行——这正是边着色调度省掉往返开销的机制 Stade 2024。

从物理阵列到逻辑阵列

容错场景下还有一个关键的抽象跳跃：给定码的阵列尺寸（如颜色码 $1 \times 1$ 到 $12 \times 11$ ，对应距离 1 到 7、编码 1 到 127 个物理原子），可以把整个架构”铺满”互不重叠的物理阵列、以每阵列为一个节点做路由，全部移动算完后再把逻辑比特展开为物理阵列。由于同一逻辑阵列的物理原子可整体并行搬运，这一抽象既精确又把问题规模缩小了一个数量级以上 Stade 2024。

保真度与成本模型

PowerMove 把分区架构下的输出保真度分解为五个因子 Ruan 2025：

f_{o u t} = f_{1}^{g_{1}} f_{2}^{g_{2}} f_{e x c}^{\sum_{i} n_{i}} f_{t r an s}^{N_{t r an s}} q \prod (1 - \frac{T _{q}}{T _{2}}),

其中 $g_{1}, g_{2}$ 为单比特/CZ 门数， $f_{e x c} = 99.75%$ 是每次里德堡激发中每个未参与门原子承受的激发误差（ $n_{i}$ 为第 $i$ 次激发中的旁观原子数）， $f_{t r an s} = 99.9%$ 是每次 SLM↔AOD 换阱保真度（历时 $15 μ s$ ）， $T_{q}$ 是量子比特 $q$ 的空闲时长——把原子送进存储区可让该项近似归零。ZAP 采用略不同的变体，把串扰显式记为 $f_{x t a l k}^{N_{x t a l k}}$ 因子，退相干用 $\prod_{q} e^{- t_{q} / T_{2}}$ 计入，且假设受控搬运本身近乎无损、其代价只体现为时长 Huang 2026。位移 $d$ 的搬运时长按加速度受限模型为 $t_{m v} (d) = 2 d / a$ Huang 2026。

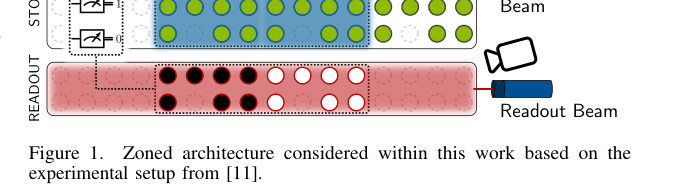

分区架构示意：存储区/纠缠区/读出区与装载-移动-存储循环（图源：Stade 2024 Fig. 1）

方法与实现

NALAC：逻辑横向门路由。面向逻辑比特阵列，NALAC 把物理架构抽象为”以左上原子为代表的逻辑阵列”模型，将纠缠门路由问题归约为相互作用图的边着色：同色边对应的门组成一个 step，可在一次全局光束脉冲下并行执行；着色的附加条件保证 AOD 上原子的次序约束。相比”一次搬一对”的朴素方案（平均并行 CZ 数恒为 1），NALAC 在 20 逻辑比特基准上把路由开销从数百毫秒压缩约 3–5 倍（如 qnn 电路 $266 ms \to 57 ms$ ），平均并行 CZ 数最高达 3.7，且编译时间保持在毫秒量级 Stade 2024。

ZAP：确定性单遍编译。ZAP 与架构协同设计：纠缠区排布间距小于阻塞半径的 SLM 陷阱对，搬运被压缩为”存储区 ↔ 陷阱对”的短程移动。编译采用单遍确定性流水线——ASAP-separate 调度（先排双比特门、再把单比特门填入空隙，减少不必要的搬运）、前瞻式布局、以及”闲置比特留在纠缠区还是送回存储区”的混合管理策略，在串扰暴露与搬运开销间动态平衡。相比迭代式求解的 ZAC/PowerMove，编译时间从数十秒降到 0.1 s 以下（100 比特线路在笔记本上即达），加速超过 $1000 \times$ ；相对 Enola 加速超过 $10000 \times$ ，执行质量持平或更优 Huang 2026。

PowerMove：以移动为中心。PowerMove 指出此前最优编译器 Enola 每阶段都要回到初始布局（避免原子聚簇），无法利用存储区。它把调度、分配、搬运三者联动：Stage Scheduler 决定阶段次序以最小化分区间往返；Coll-Move 调度器编排多次集体移动，让非交互比特尽早进驻存储区（最大化”驻留时间”），并调度多个独立 AOD 阵列并行搬运。评估显示执行时间缩短 $1.71 - 3.46 \times$ 、编译时间最高缩短 $213.5 \times$ 、保真度提升数个数量级 Ruan 2025。

编译器反哺硬件设计。抽象模型的另一个用途是评估架构参数：NALAC 把读出/存储区形状作为可调输入，发现窄存储区同时拉长装载与搬运时间（原子平均要走更远、每行能放的阵列更少），从而为设计者给出”存储区宽窄”的量化取舍 Stade 2024。

架构间的另一种分工见OLSQ-DPQA（SAT/LSQ 框架）、DasAtom（分治搬运）与Weaver（多硬件重定向）。

参数与量级

量	典型值	来源
实验分区规格	纠缠区 $4 \times 36$ 、存储区 $72 \times 12$ 、读出区 $4 \times 72$ 位点	Stade 2024
存储区–计算区间距	$\geq 20 μ m$	Ruan 2025
阻塞半径/激发间距	$r_{b} \approx 6 μ m$ ；激发期非交互比特间距 $\geq 10 μ m$	Ruan 2025
单比特/CZ 门保真度	$f_{1} = 99.99%$ ， $f_{2} = 99.5%$	Ruan 2025
旁观原子激发误差	$f_{e x c} = 99.75%$ （每次激发）	Ruan 2025
SLM↔AOD 换阱	$f_{t r an s} = 99.9%$ ， $15 μ s$	Ruan 2025
相干时间 $T_{2}$	$1.5 s$	Ruan 2025
搬运加速度上限	$a \approx 2750 m / s^{2}$ （低于此近似无损）	Ruan 2025
ZAP 编译时间	$< 0.1 s$ （100 比特），较 ZAC/PowerMove 加速 $> 1000 \times$	Huang 2026
NALAC 路由开销	qnn： $266 \to 57 ms$ （并行 CZ $1 \to 3.7$ ）	Stade 2024
PowerMove 收益	执行时间 $1.71 - 3.46 \times$ ，编译最高 $213.5 \times$	Ruan 2025

与其他概念的关系

分区架构是原子搬运与相干输运能力的架构化表达：分区间搬运的物理基础（相干输运、速度阈值、动力学解耦）在彼处展开。
其实验原型来自逻辑量子处理器与大规模阵列：48 逻辑比特处理器正是三区架构的容错演示。
横向逻辑门天然映射为”阵列搬入纠缠区”：见横向逻辑 Clifford 门与常数开销容错（qLDPC 需要大规模分区阵列）。
中电路测量依赖读出区与存储区的空间隔离：见中电路测量与非破坏读出与原子重排与连续运行。
满足四条 AOD 约束的具体调度算法见PowerMove 分区架构编译、ZAP 架构与编译器与Arctic：FPQA 调度。
纠缠区并行门的物理约束（阻塞半径与限制体积）承接里德堡阻塞与FPQA 计算模型与能力边界。
