当单比特门只能由全局光束或 AOD 行列交点施加时，"在这些位置上打一组门"就变成了一个组合数学问题：把 0/1 图案分解成最少的行×列矩形——这正是精确二值矩阵分解，一个在通信复杂度里研究了几十年的 NP-hard 问题。

问题背景

多数中性原子架构不具备完全的局域单比特寻址：原生门集是 ${CZ, CCZ, R_{z} (λ), G_{R} (θ, ϕ)}$ ，其中全局转动 $G_{R} (θ, ϕ)$ 对所有 $n$ 个比特同步施加相同的 $x y$ 转动（见FPQA 计算模型）。若全局门只为少数比特服务，编译器必须把”误伤”的其他比特旋转回来，导致深度与门数膨胀、误差累积 Nottingham 2024。

另一类广泛部署的折中是矩形寻址（rectangular / row-column addressing）：2D 声光偏转器（AOD）的行与列各自独立调制，激光只在行×列交点上生效。这一方案在实验上已被大规模逻辑量子处理器采用——AOD 调制的光束在交点比特上实现 $R_{z}$ 门 Bluvstein 2023。矩形寻址把控制电子学通道数从 $∣ X ∣ \cdot ∣ Y ∣$ 压到 $∣ X ∣ + ∣ Y ∣$ ，平方级削减控制复杂度，同时保留退化意义上的独立寻址（单点也是矩形）；代价是可能需要更多寻址轮次（深度）。Tan、Ping 与 Cong 把”深度最优的矩形寻址”形式化为精确二值矩阵分解（Exact Binary Matrix Factorization, EBMF），并指出这是出现在通信复杂度与组合优化中的 NP-hard 问题 Tan 2024。

理论模型

矩形与 EBMF

把一次寻址任务写成二值矩阵 $M \in B^{m \times n}$ （ $1$ 表示该比特要被寻址）。（组合）矩形是形如 $X^{'} \times Y^{'}$ （ $X^{'} \subseteq X$ , $Y^{'} \subseteq Y$ ）的集合。指示矩形的矩阵 $P_{i}$ 只在一个矩形上为 $1$ ，故秩为 1；若

M = i = 1 \sum r P_{i}, P_{i} 均为矩形指示矩阵,

则称 ${P_{i}}$ 为 $M$ 的 EBMF，最小的 $r$ 称为二值秩 $r_{B} (M)$ 。注意求和是在 $R$ 上而非 $B = {0, 1}$ 上——例如单位阵形 $3 \times 3$ 矩阵看似可用 2 个”模 2 矩形”表示，但在 $R$ 上会重叠违约，实际需要 3 个矩形 Tan 2024。把 $M$ 视为二部图邻接矩阵时，EBMF 等价于把边划分为最少个完全二部子图（biclique partition），此问题 NP-hard。

下界：fooling set

通信复杂度给出干净的谱系： $r_{B} (M)$ 不小于最大 fooling set 大小 $φ (M)$ ——即满足” $g (i, j) = 1$ 且对任意不同对 $(i^{'}, j^{'})$ 有 $g (i^{'}, j) = 0$ 或 $g (i, j^{'}) = 0$ “的 1-位置集合。论文的核心例子是 $6 \times 6$ 矩阵：找到大小为 5 的 fooling set，随即证明其 5-矩形划分最优 Tan 2024。平凡上界是去掉空行/重复行后的 $min (m, n)$ 。

容错计算的张量结构

容错运行时，逻辑操作 $\hat{U}$ 对应逻辑层 2D 图案 $\hat{M}$ ，物理层是补丁内图案 $M$ ，总操作为张量积 $\hat{M} \otimes M$ 。实秩在张量积下可乘（都可用初等行变换化为上三角），而二值秩是否可乘是公开问题；已知

r_{B} (\hat{M} \otimes M) \leq r_{B} (\hat{M}) r_{B} (M), max (r_{B} (\hat{M}) φ (M), r_{B} (M) φ (\hat{M})) \leq r_{B} (\hat{M} \otimes M),

前者给出可上界的构造（对补丁内全 1 的简单图案 $φ (M) = r_{B} (M) = 1$ ，逻辑层划分即最优解），后者给出下界 Tan 2024。对逻辑比特更全局化的qLDPC 码一维排布，作者猜测逐行寻址通常已足够。

方法与实现

论文提出 SAP（SMT and packing）算法：先用启发式 row packing 快速得到上界，再用 SMT 求解器迭代逼近最优 Tan 2024。

Row packing 启发式。逐行处理矩阵，维护一组”基向量”（每个对应一个矩形）：若行 $r_{i}$ 包含某基向量 $v_{j}$ 的支撑，就把 $i$ 并入对应矩形（纵向生长）并从 $r_{i}$ 中扣除；剩余的 1 组成残差，或作为新基向量加入，或触发既有矩形的横向收缩与基更新。由于打包顺序影响结果，随机打乱行序多次重跑（ $k$ 次试验），并对矩阵与其转置各跑一遍取优。每次试验最多为每个非重复行引入一个矩形，保证不劣于平凡启发式；复杂度 $O (n^{3} k)$ 。

SMT 精确求解。把分解写成函数 $f : E \to P$ （ $E$ 是 1-位置集， $P$ 是矩形标签集），用 SMT 的未解释函数与位向量编码；核心约束只有一组（对每个 1-位置对 $(i, j), (i^{'}, j^{'})$ ）：

f_{i, j} \neq = f_{i^{'}, j^{'}} 若 M_{i, j^{'}} = 0, (f_{i, j} = f_{i^{'}, j^{'}}) \Rightarrow (f_{i, j} = f_{i, j^{'}}) 若 M_{i, j^{'}} = 1.

以 row packing 的结果减一为初值 $b$ ，逐次把约束 $f_{i, j} \neq = b$ 加入收窄界限，直到不可满足（UNSAT）即证最优。实现基于 numpy 与 z3-solver，MIT 协议开源（UCLA-VAST/EBMF），在 AMD EPYC 7V13 上完成评估 Tan 2024。

两个后续方向值得留意：其一，阵列中未被加载的格位是天然的”无所谓”位置——被打多少次都无妨，把它们当作 don’t care 可进一步削减矩形数，问题随之变为二值矩阵补全；其二，打包过程可用 Knuth 的精确覆盖算法 X 替代纯随机重排 Tan 2024。

实验结果与对比

三组基准：随机矩阵（ $10 \times 10/10 \times 20/10 \times 30$ ，占据率 10%–90%； $100 \times 100$ ，占据率 1%–20%—— $100 \times 100$ 被视为当前原子阵列技术的规模上限）、已知最优解的构造矩阵（秩 $k = 1..10$ ）、以及刻意拉开实秩与二值秩差距的”gap”矩阵（2–5 个行对，各 100 个 $10 \times 10$ ）Tan 2024。

基准（ $10 \times 10$ 除注明外）	平凡启发式	row packing×10	结论
随机	80%	99%	接近全优
$100 \times 100$ 随机	62%	96%	规模化良好
已知最优	100%	100%	全部命中
gap：2 行对	29%	100%	最优
gap：3 行对	16%	100%	最优
gap：4/5 行对	40% / 84%	98% / 96%	需更多试验

（表中百分比为找到最优解的比例。）要点：随机矩阵的实秩与二值秩以高概率相等（占据率高时几乎必满秩）；已知最优组被 row packing 轻松命中，而平凡启发式在 gap 组上崩溃，说明 row packing 远非平凡；最耗时的案例是 SMT 证明 UNSAT——求解器需逐级收紧界限并证明不可满足 Tan 2024。

时序感知的映射与调度（NA016）

与”空间图案怎么分解”互补的问题是”什么时候执行”。Li 等的 Timing-Aware Qubit Mapping and Gate Scheduling（IEEE TCAD 2023）即综述中的 Q-Tetris 映射器（C++ 实现，得名于其对积木式问题的类比）：与以往工作不同，它为单比特门、多比特门与 SWAP 门分别设定不同的执行时间，映射与调度采用贪心启发式结合蒙特卡洛树搜索（MCTS）插入必要的 SWAP，以线路总执行时间（而非门数）为目标 Li 2023 Schmid 2024。本站语料未收录 NA016 原文的提取文本，机制描述经 Schmid 2024 综述转述；在综述自己的评估中，与 Qiskit 基线启发式相比，Q-Tetris 平均减少 $20%$ – $30%$ 的空闲时间，代价是 SWAP 门数至多翻倍 Schmid 2024。

作为可查证的另一参照，Nottingham 等对受限寻址的系统级处理表明：把单比特门编组为 SQGM/MQGM 时刻、用横向分解把每个时刻的总全局转角压到最小并联合调度，相对未优化流水线最高加速 $4.77 \times$ （几何均值 $3.02 \times$ ），相对既有逐门直分解方案最高 $53.8 \times$ （几何均值 $22.7 \times$ ），大线路保真度提升数个数量级 Nottingham 2024。

参数与量级

量	典型值	来源
控制位压缩	$∣ X ∣ + ∣ Y ∣$ 对比 $∣ X ∣ ∣ Y ∣$ （平方级）	Tan 2024
问题复杂度	EBMF / biclique partition，NP-hard	Tan 2024
row packing 复杂度	$O (n^{3} k)$ （ $k$ 次试验）	Tan 2024
基准规模上限	$100 \times 100$ （当前阵列技术上限）	Tan 2024
row packing 最优率	96%–100%（10 次试验，各基准组）	Tan 2024
求解栈	numpy 1.26.3 + z3 4.12.1.0，AMD EPYC 7V13	Tan 2024
全局门调度收益	最高 $53.8 \times$ 加速（几何均值 $22.7 \times$ ）	Nottingham 2024

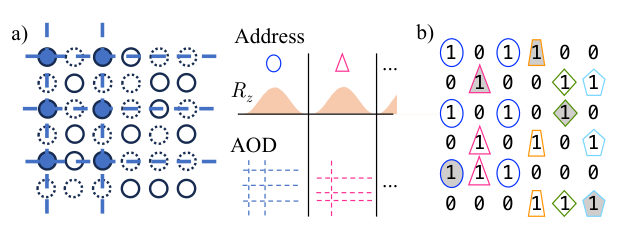

6x6 矩形的 5-矩形划分与 fooling set 标记（图源：Tan 2024 Fig. 1）

与其他概念的关系

受限寻址的原生门集与全局门 $G_{R} (θ, ϕ)$ 的形式化定义见FPQA 计算模型；横向/轴向分解与 $θ$ -Opt 调度是该模型的工程化。
行列交点寻址的实验载体是可重构逻辑处理器逻辑量子处理器；大阵列本身的组装与维持见大规模阵列与连续运行。
寻址深度只是编译成本的一环：完整的映射-搬运-调度框架见OLSQ-DPQA、Atomique 动态阵列编译与Arctic：FPQA 调度。
多比特门与受限寻址的正交性：全局单比特受限时，原生 CCZ（见Geyser：原生多比特门编译）与并行双比特门（并行纠缠门）仍然局域可用。
容错侧的张量结构对应qLDPC 码架构的块排布与分区架构的分区级操作。

参考文献

D. B. Tan, S. Ping, J. Cong, “Depth-Optimal Addressing of 2D Qubit Array with 1D Controls Based on Exact Binary Matrix Factorization”, Proc. DATE 2024 (2024). NA022 · arXiv:2401.13807 · DOI 10.23919/DATE58400.2024.10546763
Y. Li, Y. Zhang, M. Chen, X. Li, et al., “Timing-Aware Qubit Mapping and Gate Scheduling Adapted to Neutral Atom Quantum Computing”, IEEE Trans. Comput.-Aided Des. Integr. Circuits Syst. (2023). NA016 · DOI 10.1109/TCAD.2023.3261244
N. Nottingham, M. A. Perlin, D. Shah, R. White, et al., “Circuit Decompositions and Scheduling for Neutral Atom Devices with Limited Local Addressability”, IEEE QCE (2024). NA020 · arXiv:2307.14996
D. Bluvstein, S. J. Evered, A. A. Geim, et al., “Logical quantum processor based on reconfigurable atom arrays”, Nature 604, 451 (2023). NA153 · DOI 10.1038/s41586-023-06927-3
