中性原子单比特门

中性原子的单比特门把"全局微波转起来、局部寻址挑出来"两件事拼在一起：微波/Raman 负责高速旋转，光移 Stark 相位门负责挑选地址，魔强度陷阱负责让光镊的强度涨落退化成二阶小量——而随机基准（RB）负责回答"到底做到多好"。

问题背景

qubit 编码在碱金属原子的超精细基态（如 Rb $|F=1,m_F=0⟩,|F=2,m_F=0⟩$ 时钟态，分裂 $\sim 6.8\mathrm{GHz}$；Cs 为 $9.19\mathrm{GHz}$）。驱动通道有三条：

1. 微波：相干性最好、可全局并行驱动，但衍射极限以下无法直接寻址单个位点；
2. 双光子 Raman 光：可达 MHz 量级 Rabi 频率且可聚焦寻址，是超冷原子界的标准做法（专条见双光子 Raman 驱动与色散光学系统）；
3. 交流 Stark 移（光移）相位门：用失谐光改变 $|0⟩,|1⟩$ 的能级差，只产生 $Z$ 旋转，配合微波可合成任意单比特门。

单比特门的敌人不是里德堡物理，而是微分光移（differential light shift, DLS）：阱光对两个 qubit 态的移动不同，其强度涨落与原子在阱中的空间分布直接转成 qubit 频率噪声。因此中性原子单比特门的工程学主轴是：用全局微波保相干、用辅助光选地址、用”魔”条件消光移。

理论模型

驱动与旋转

微波或 Raman 场对二能级的驱动哈密顿量为

$$H/\hslash =\frac{\Omega (t)}{2}\left(e^{i({\omega }_{D}t-\gamma )}|0⟩⟨1|+h.c.\right)+\frac{\delta }{2}{\sigma }_z,$$

共振驱动下得到绕 Bloch 球 $x$ 轴的旋转 $R_x(\theta )=e^{-i\theta {\sigma }_x/2}$，$\theta =\int \Omega \mathrm{d}t$；把驱动相位 $\gamma$ 移 $\pi /2$ 即得 $R_y$。虚拟 Z 门的思想是：$Z$ 旋转等价于给其后所有脉冲的驱动相位加上偏移 $\gamma \to \gamma +\varphi$，因此零时长、零误差，且不经过物理跃迁。McKay 等在超导平台系统化了这一方法：虚拟 Z + 两个 $X_{\pi /2}$ 即可合成任意 $SU(2)$，用 Hadamard+Z 的 Clifford 集做 RB 还能降低每 Clifford 误差，配合 DRAG 实现 $13.3\mathrm{ns}$ 的 $X_{\pi /2}$（误差 $1.95(3)\times 10^{-4}$，泄漏 $3.1(6)\times 10^{-6}$） McKay 2017。中性原子实验同样用”帧移”实现 $R_z$：对 $R_z(\pm \pi )$ 只需平移后续微波脉冲的相位 Wang 2016；相位记账的一般原理见门相位与局域等价。

光移相位门与”魔”条件

失谐 ${\Delta }_s$ 的寻址光给态 $|i⟩$ 带来光移 ${\delta }_i\propto -{\alpha }_{i}I/2{\Delta }_s$，积累动力学相位 $\varphi =({\delta }_0-{\delta }_1)t$，即 $R_z$。Wang 等的方案让两束圆偏振 880.250 nm 光在靶位交叉，把 $m_F\ne 0$ 子能级强移而时钟态几乎不动，在工作点上相位对光强只敏感于二阶、对束指向只敏感于四阶 Wang 2016。

魔强度陷阱则走另一条路：对确定的偏振与波长，寻找阱光强度 $I_m$ 使两 qubit 态的光移相等（$\mathrm{d}({\delta }_0-{\delta }_1)/\mathrm{d}I{|}_{I_m}=0$），于是强度涨落 $\delta I$ 只带来二阶频移 $\propto (\delta I{)}^2$。Sheng 等用 $\sim 830\mathrm{nm}$ 圆偏振阱光（魔强度点）捕获单个 ${}^{87}\mathrm{Rb}$，将自旋回波相干时间做到 $T_{2s}=1.72(8)\mathrm{s}$（有磁场主动稳定；无稳定时 $1.13(7)\mathrm{s}$） Sheng 2018。

非目标位点的串扰解析

偏调驱动对非目标位点不是”零作用”，而是一个快速的小角度旋转：脉冲面积为 ${\theta }_R$、失谐为 $\delta$ 的场在其他位点产生与初态有关的残余扰动。使非目标位点收到的脉冲面积为 $4\pi$ 的整数倍即可对任意初态无扰动，最小扰动条件为

$$\frac{\delta }{\Omega }=\sqrt{\frac{16{\pi }^2}{{\theta }_R^2}-1},{\theta }_R=\pi \Rightarrow \frac{\delta }{\Omega }\simeq \sqrt{15}\approx 3.9,$$

与实验取值 $\delta /2\pi =33\mathrm{kHz}$、$\delta /\Omega \approx 3.88$ 一致 Xia 2015。这把”失谐量选多少”从工程经验变成了解析设计。

门时间与相干时间的竞争

单比特门误差近似由”曝光时间 / 相干时间”决定。NA056 的全局门平均 Clifford 时长 $⟨t{⟩}_{C_1}=185\mu s$（$\Omega /2\pi =4.74\mathrm{kHz}$）对比阵列平均 $T_2^{\ast }=2.7\mathrm{ms}$，即可定量复现观测到的 $F_2=0.9983$ Xia 2015；NA062 把微波 Rabi 提到 $\sim 12\mathrm{kHz}$ 并用魔强度把 $T_{2s}$ 拉长到秒级，误差便下降一个量级以上。这给出一条朴素的工程律：提 Rabi、延相干，两头都要赚。

随机基准读出的保真度

对 24 个 Clifford 门（由 $\{I,R_j(\pm \pi /2),R_j(\pi )\}$ 生成）随机成序列，末态回到 $|0⟩$ 的概率按

$$P(0;n)=\frac{1}{2}+A{\alpha }^n$$

指数衰减；由 $\alpha$ 提取平均门保真度 $F_2=(1+\alpha )/2$，每 Clifford 误差 $\epsilon =1-F_2$。RB 的关键优势是与态制备和读出（SPAM）误差无关 Xia 2015。闭环改进 RB 的方法论见门标定闭环。

方法与实现

全局微波 + RB：49 比特 2D 阵列

Xia 等在 49 位点（$7\times 7$，间距 $3.8\mu \mathrm{m}$）的 Cs 阵列中用共振微波（${\omega }_q=2\pi \times 9.19\mathrm{GHz}$，Rabi 频率 $2\pi \times 4.74\mathrm{kHz}$）全局驱动，RB 得到平均 $F_2=0.9983(14)$，单点最高 $0.9999(3)$；误差可归因于有限 $T_2^{\ast }$（阵列平均 $2.7\mathrm{ms}$，中位 $7.0\mathrm{ms}$，源于阱光强度空间分布导致的频移弥散）与微波功率/时长漂移 Xia 2015。

Stark 移选定的单点门

把微波频率偏调 $\delta =2\pi \times 33\mathrm{kHz}$，再用聚焦 $459\mathrm{nm}$ 光束（$w_{x,y}=3.2/2.7\mu \mathrm{m}$，距 $6s$–$7p$ 跃迁 ${\Delta }_S=2\pi \times 20\mathrm{GHz}$）把目标位点的跃迁移回共振，即实现选点：选定处 $F_2=0.9923(7)$，其余位点平均自旋翻转串扰仅 $0.002(9)$。偏调比取 $\delta /\Omega \simeq \sqrt{15}$：此时非目标位点收到的脉冲面积恰为 $4\pi$ 的整数倍，对任意初态都不留扰动——这是用失谐驱动解析优化的一个漂亮例子 Xia 2015。此类”只能移动共振”的受限寻址对编译层的影响见受限寻址的分解与调度。

定向相位门：对寻址光不敏感的设计

Wang 等在 $5\times 5\times 5$（间距 $5\mu \mathrm{m}$）3D 光晶格中演示”定向相移”门：两束交叉 880.250 nm 光经 MEMS 振镜在 $<5\mu s$ 内切换目标，寻址脉冲（$120\mu s$）嵌在全局 Blackman 包络微波自旋回波序列（脉冲 $80\mu s$）的四段结构中；$R_z(\theta )$ 与全局 $R_x(\pm \pi /2)$ 组合成 $R_y(\theta )=R_x(\pi /2)R_z(\theta )R_x(-\pi /2)$，任意单比特门由此完备。对随机选择的 48 个位点做 RB，平均门保真度 $0.9962(16)$（每门误差 $13(7)\times 10^{-4}$，主导项为微波功率稳定度），对非目标原子的平均串扰保真度 $0.9979(2)$；存储相干时间 $T_2^{\prime }=7\mathrm{s}$ Wang 2016。这一”寻址光不进纠错路径”的设计哲学与依赖大失谐 Raman 光的方案互补，见双光子 Raman 驱动与色散光学系统。

魔强度陷阱：把误差压到阈值以下

Sheng 等在 MI-ODT 中用 Rb 时钟态 + $6.834\mathrm{GHz}$ 微波（Rabi $\sim 12\mathrm{kHz}$）做 RB，得到每 Clifford 误差 $3.0(7)\times 10^{-5}$——首次把中性原子单比特门压到常见容错阈值 $10^{-4}$ 以下，且误差已由相干时间主导而非操控错误 Sheng 2018。光镊/光晶格阵列中魔条件的系统讨论见光镊阵列与魔强度陷阱。

微波还是 Raman？

两条驱动通道的选型逻辑可以概括为一句话：要相干用微波，要寻址用光。微波由频率综合器直接供给，相位/频率稳定度由经典电子学保证（NA062 用的 Rb 频率综合器相位分辨率 $0.09^{\circ }$、频率分辨率 $1\mu \mathrm{Hz}$），但只能全局作用，位点选择必须依赖辅助手段（Stark 移选定、磁场梯度）；Raman 光天然可聚焦、可扫描，但光的强度与相位噪声直接进 qubit 通道，且失谐有限时伴随自发散射。色散光学 Raman 系统把后者的代价压到每 $\pi$ 脉冲 $<2\times 10^{-4}$ 的量级，使”可寻址”不再以牺牲相干为代价——详见双光子 Raman 驱动与色散光学系统。

实验特征小结

• 全局微波门：Rabi $\sim 5-12\mathrm{kHz}$，Blackman 包络抑制频谱泄漏，RB 平均保真度 $0.996-0.9999$ Xia 2015 Sheng 2018；
• Stark 移选点：寻址光把目标位点”移回共振”而非直接驱动，串扰由偏调比 $\delta /\Omega$ 解析控制 Xia 2015；
• 定向相位门：寻址光只产生 $R_z$，任意门由帧移 + 全局微波合成，对光束抖动不敏感 Wang 2016；
• 魔强度陷阱：把 DLS 的主导项消掉，剩余误差由相干时间主导 Sheng 2018。

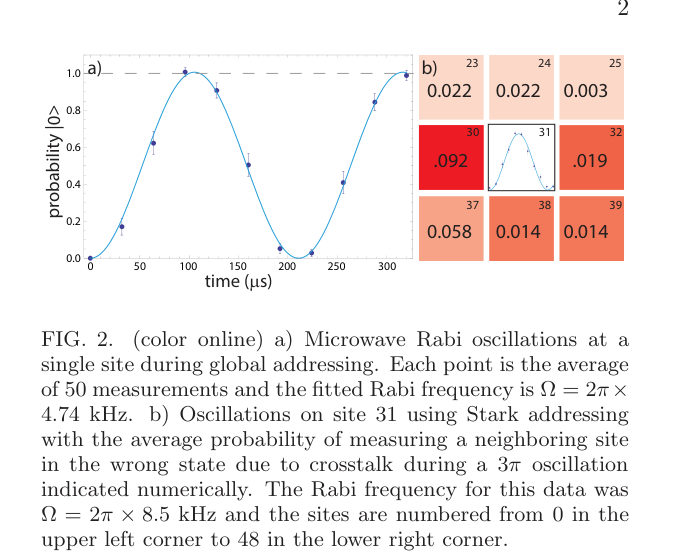

Stark 移选定单点门示意：微波整体偏调 δ，聚焦光束仅把目标位点的 qubit 跃迁移回共振（图源：Xia 2015 Fig. 2）

参数与量级

量	典型值	来源
全局微波单比特门（RB）	$F_2=0.9983(14)$（49 位点 Cs，2015）	Xia 2015
Stark 选点门（RB）	$F_2=0.9923(7)$，串扰 $0.002(9)$	Xia 2015
3D 阵列定向相位门（RB）	$F=0.9962(16)$，串扰保真度 $0.9979(2)$（2016）	Wang 2016
魔强度陷阱每 Clifford 误差	$3.0(7)\times 10^{-5}$（2018，Rb，微波 $12\mathrm{kHz}$）	Sheng 2018
魔强度陷阱自旋回波相干	$T_{2s}=1.72(8)\mathrm{s}$	Sheng 2018
阵列 $T_2^{\ast }$ 限制	平均 $2.7\mathrm{ms}$，中位 $7.0\mathrm{ms}$（阱内频移弥散）	Xia 2015
3D 晶格存储相干	$T_2^{\prime }=7\mathrm{s}$（自发辐射主导）	Wang 2016
虚拟 Z + DRAG 基准	$X_{\pi /2}$：$13.3\mathrm{ns}$，误差 $1.95(3)\times 10^{-4}$	McKay 2017

与其他概念的关系

• 双光子 Raman 是单比特门的另一条主流驱动通道，其色散光学实现见双光子 Raman 驱动与色散光学系统；Raman/微波通道的频率记账与局域等价见门相位与局域等价。
• 魔强度与阱光光移的物理在光镊阵列与魔强度陷阱中系统展开；碱土核自旋 qubit 的单比特操控见碱土原子与核自旋量子比特。
• 单比特门保真度决定双比特门误差预算中的”1q 项”，与阻塞 CZ 门合并成通用门集；RB 也是平台级评测的起点，见门标定闭环（ORBIT/RB/Ad-HOC）与中性原子基准测试。
• Stark 移选点的”只能共振移动”约束与任意目标图样的分解，是编译层输入受限寻址的分解与调度；寻址光硬件的多尺度扩展见中性原子量子计算硬件全景。

参考文献

• T. Xia, M. Lichtman, K. Maller, A. W. Carr, M. J. Piotrowicz, L. Isenhower, M. Saffman, “Randomized Benchmarking of Single-Qubit Gates in a 2D Array of Neutral-Atom Qubits”, Phys. Rev. Lett. 114, 100503 (2015). NA056 · DOI 10.1103/PhysRevLett.114.100503 · arXiv:1501.02041
• Y. Wang, A. Kumar, T.-Y. Wu, D. S. Weiss, “Single-qubit gates based on targeted phase shifts in a 3D neutral atom array”, Science (2016). NA058 · DOI 10.1126/science.aaf2581
• D. C. McKay, C. J. Wood, S. Sheldon, J. M. Chow, J. M. Gambetta, “Efficient Z gates for quantum computing”, Phys. Rev. A 96, 022330 (2017). NA059 · DOI 10.1103/PhysRevA.96.022330 · arXiv:1612.00858
• C. Sheng et al., “High-Fidelity Single-Qubit Gates on Neutral Atoms in a Two-Dimensional Magic-Intensity Optical Dipole Trap Array”, Phys. Rev. Lett. 121, 240501 (2018). NA062 · DOI 10.1103/PhysRevLett.121.240501
