Weaver 的本质是给量子编译器装上"重定向"三件套：WQASM 把 FPQA 的专属指令（定义陷阱、绑定原子、搬运、Raman/Rydberg 脉冲）以注解形式正式并入 OpenQASM；WOptimizer 用一组面向 FPQA 能力的 pass 重写线路；WChecker 再自动验证改写后的代码与原线路功能等价——同一份量子汇编从此可以瞄准超导机或 FPQA，且编译结果自带正确性凭证。

问题背景

量子硬件技术多样化（超导、囚禁离子、中性原子/FPQA、硅自旋等），各技术在规模、性能、制造与运营成本上给出根本不同的取舍。已有的量子代码大多为超导平台编写；要把它们迁移到新兴的 FPQA 上，逐一手写既不现实也不可靠。Weaver 提出”重定向编译器”（retargetable compiler）必须同时满足三条性质 Kırmemiş 2025：可扩展（新硬件快速迭代，框架必须容易加新指令与新 pass）、高性能（编译时间短、执行保真度高）、可验证（重定向后的代码与原代码功能等价——而量子态的指数维让直接模拟验证不可行，硬件异质性又引入输出非确定性）。

与 Weaver 同代的 FPQA 编译器（Geyser：原生多比特门编译、Atomique 动态阵列编译、DPQA Tan 2022）都是”单一目标”编译器：绑定一种硬件假设、不做重定向、更不验证输出。Weaver 的定位是把这些专用优化纳入一个可插拔的框架，并用形式化的指令语义与自动等价检查补上工程化最缺的一环。

形式化模型

WQASM：带前置/后置条件的 FPQA 注解

WQASM 以 OpenQASM 3.0 为底座，通过注解（annotation）为每条逻辑门补充 FPQA 执行步骤，不改动 OpenQASM 的硬件无关语法，因此”忽略注解的 WQASM 文件仍是合法 OpenQASM、可继续重定向到其他架构”。八条核心注解各自定义前置条件（pre-condition）与后置条件（post-condition）Kırmemiş 2025：

注解	功能	关键条件
`@slm` / `@aod`	初始化固定/可重构陷阱层	任意陷阱间距 $\geq$ 最小距离（约 5–10 $μ m$ ）；AOD 坐标递增、网格状
`@bind`	把 qubit 编号绑定到 SLM/AOD 陷阱	—
`@transfer`	SLM↔AOD 换阱	目标阱须为空且足够近
`@shuttle`	整行/整列平移 AOD	相邻行列保持最小距离、不得越过彼此
`@raman local/global`	局部/全局单比特转动	—
`@rydberg`	全局里德堡脉冲	距离 $\leq$ 里德堡半径的所有原子对收到 CZ（成对等距时为受控多比特门）

逻辑门指令只受依赖图约束、可并行；FPQA 注解则必须按固定次序执行，因为每一步都改变器件状态。这组”语法 + 语义（前后置条件）“构成 FPQA 指令级的形式化契约，也是 WChecker 验证的依据（见FPQA 计算模型与能力边界的能力-约束清单）。注解与逻辑门的对应同样被形式化：@raman global 等价于作用在全部比特上的一个逻辑门，@raman local 对应单个 $U_{3}$ ；@rydberg 脉冲的语义则依赖此前搬运的结果——距离内所有原子对收到 CZ，等距三角排布时即为原生 CCZ。

复杂度模型

对 $N$ 变量/ $N$ 比特的基准，Weaver 的整体复杂度为 $O (N^{2})$ ——由着色步骤主导；对照 Qiskit $O (N^{3})$ 、Atomique $O (N^{3})$ （SABRE 主导）、Geyser $O (K^{2})$ （ $K$ 为量子操作数， $K ≫ N$ ）、DPQA $O (2^{K})$ Kırmemiş 2025。

方法与实现

Weaver 流水线三段：逻辑线路先降低（lowering）到 WQASM IR 并综合到 ${U_{3}, C Z}$ 原生门集，随后进入面向所选后端（超导或 FPQA）的硬件感知编译，最后由 WChecker 验证 Kırmemiş 2025。FPQA 侧的 WOptimizer 针对最大可满足性（MAX-3SAT）类 QAOA 代价哈密顿量实现三个 pass（方法对一般 QAOA 可推广）：

1. 子句着色（clause coloring）。把代价哈密顿量的每个子句建成图节点，共享变量的子句之间连边；用 DSatur 贪心着色（ $O (N^{2})$ ），同色子句共享变量互斥、不同色子句可并行——着色数就是”颜色区”数，每个区用一次全局 Rydberg 脉冲把整组子句的多比特门并行打完，正面迎击 FPQA 门慢的短板。

2. 颜色搬运（color shuttling）。超导式路由用 SWAP（3 个 CNOT）换连接性，保真度代价高；Weaver 改用物理搬运：每个颜色区占两条 AOD 列 + 一条 AOD 行、各区沿对角线排布以规避 AOD 行列交叉约束；一个颜色执行完后，该区原子按”下一区是否用到”决定转入 AOD 或退回 SLM，再整批搬运到下一对角区。区内原子序保持不变，因此搬运集的构造只需顺序扫描、无需重新排序；若原子在相邻两区的相对次序变化，拆成两步搬运即可（先并移次序逆者，再移其余）。

3. 三比特门压缩（3-qubit gate compression）。MAX-3SAT 的立方项标准实现需 8 个 CNOT；FPQA 原生支持 $C^{n} Z$ ，可把每个子句片段压缩为 2 CNOT + 2 CCNOT。但 CCZ 保真度目前低于 CZ，压缩是否划算由目标硬件保真度参数决定：当 CCZ 保真度超过阈值 $0.9916$ 时压缩全面胜出（该阈值仅比评测所用 CCZ 保真度 0.98 高 1.2%）。压缩 pass 还利用 CCNOT 对控制比特的对称性，把控制比特之间的相互作用合并为单次两比特交互，并通过调整旋转角度符号处理正负文字混合的子句。

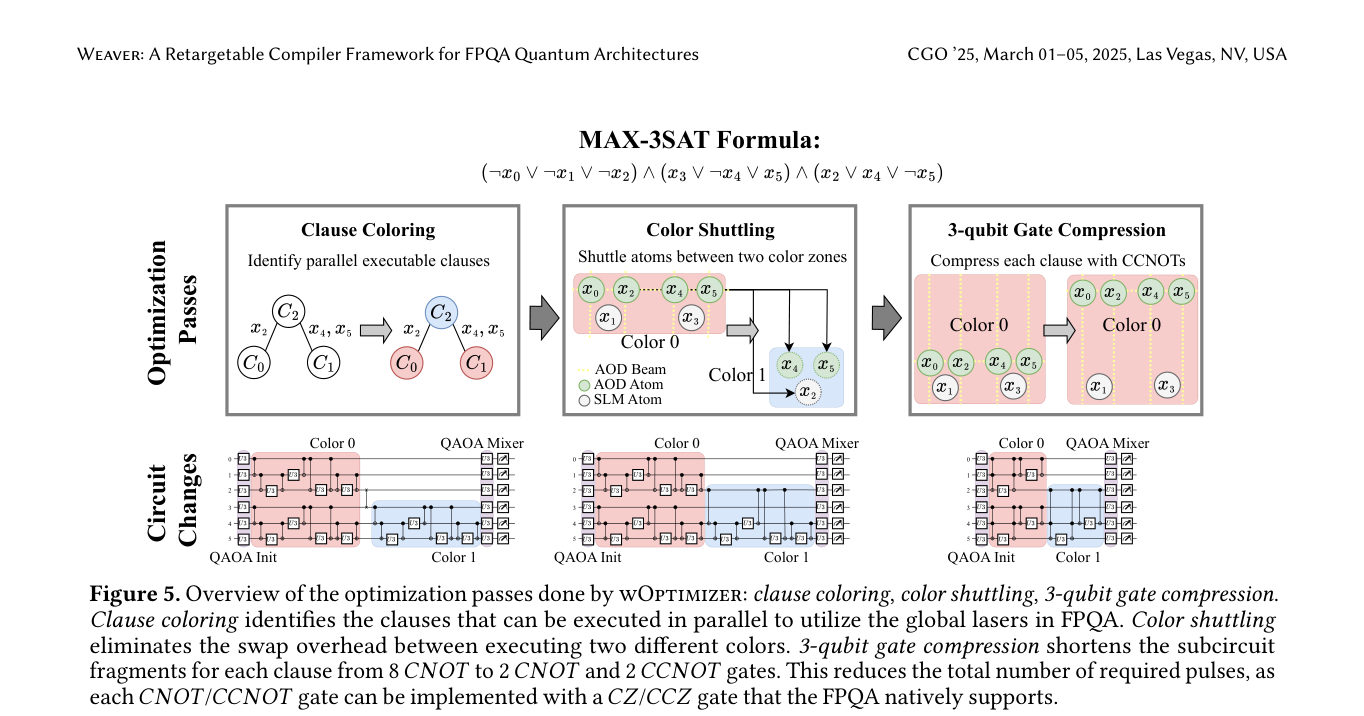

wOptimizer 三 pass 示意：子句着色（图着色分色区）→ 颜色搬运（对角色区间的 AOD 整批平移）→ 三比特门压缩（8 CNOT → 2 CNOT + 2 CCNOT）（图源：Kırmemiş 2025 Fig. 5）

WChecker 等价性检查。由”脉冲到门转换器 + 幺正检查器”构成：先模拟全部 @transfer/@shuttle 得到每个 Rydberg 脉冲时刻的原子坐标，再验证（1）应交互的原子两两在交互距离内且等距，（2）没有其他原子被误卷入；Raman 脉冲则直接比对角度与寻址。两份线路各自转为幺正矩阵比对。复杂度 $O (N^{2} M)$ （ $M$ 为指令数），瓶颈在逐对原子的交互检查。

实现栈。Weaver 构建在 Qiskit 1.0.2 与 OpenQASM 3.0 之上，用 PySAT 处理 MAX-3SAT 公式、把 FPQA 器件表示为硬件参数可调的类（SLM 陷阱布局与 AOD 行列数均可配置以保持硬件无关）；原生门综合由 Qiskit 完成（基 ${U_{3}, C Z}$ ），重定向回超导后端时直接复用 Qiskit 编译器。作者也坦承一处简化：三个原子落在交互距离内时一律按等距 CCZ 处理，非等距排布下实际对应别的多比特门——这是当前形式化尚未覆盖的边界情形 Kırmemiş 2025。

实验结果与对比

评测用 SATLIB 的 MAX-3SAT 公式：10 个 20 变量问题 + 20–250 变量的规模扫描，超时上限 20 小时；基线为超导 Qiskit（IBM Washington 127 比特后端）、Geyser：原生多比特门编译、Atomique 动态阵列编译与 DPQA Tan 2022，保真度以估计成功概率（EPS）计 Kırmemiş 2025。

指标	Weaver	最强对照	说明
编译时间	平均快 $5.7 \times 1 0^{3} \times$	vs Atomique 最高 $24 \times$ ；vs DPQA 最高 $1 0^{5} \times$ ；平均 $1 0^{4} \times$	Geyser/DPQA 超 20 变量超时；超导上限 100 变量
执行时间	平均缩短 $4.4 \times$ （最好 $12.4 \times$ ）	比 Atomique/DPQA 好 $8.2 \times$	Geyser 执行时间最短但规模不可扩展
EPS（20 变量）	平均提升 $10%$	次优为 Atomique（DPQA 在 20 变量上例外占优）	摘要口径：平均提升 10%
EPS（150 变量）	提升达 $1 0^{8}$ 量级	随规模扩大对次优优势剧增	摘要口径：执行保真度最高 $1 0^{5} \times$
脉冲数	显著更低	Geyser 零搬运、脉冲多；DPQA 搬运最多、脉冲最少但执行最慢	低脉冲数 × 高并行 = 执行时间优势

结果链条的机理 Kırmemiş 2025：编译端 $O (N^{2})$ 复杂度 + 无重排序搬运让 Weaver 成为唯一能扩展到 250 变量的 FPQA 编译器；执行端着色把并行度拉满、压缩把脉冲数压低，二者相乘得到执行时间优势；保真度端用更多原生多比特门替换长 CNOT 链，在 CCZ 保真度越过 0.9916 阈值后收益随规模放大——这也给硬件一条量化提示：CCZ 保真度只需再涨 1.2%，原生三比特门路线即可在 20 变量级别全面反超。

参数与量级

量	典型值	来源
编译复杂度	$O (N^{2})$ （DSatur 着色主导）	Kırmemiş 2025
等价检查复杂度	$O (N^{2} M)$	Kırmemiş 2025
陷阱最小间距	约 5–10 $μ m$	Kırmemiş 2025
每子句门数	8 CNOT → 2 CNOT + 2 CCNOT	Kırmemiş 2025
CCZ 保真度阈值	$0.9916$ （比评测值 0.98 高 1.2%）	Kırmemiş 2025
编译时间收益	平均 $5.7 \times 1 0^{3} \times$ （最高 $1 0^{5} \times$ ，vs DPQA）	Kırmemiş 2025
执行时间收益	平均 $4.4 \times$ （最好 $12.4 \times$ ）	Kırmemiş 2025
EPS 收益	平均 $+ 10%$ （20 变量）； $1 0^{8}$ 量级（150 变量）	Kırmemiş 2025
评测超时	20 小时（Geyser/DPQA 20 变量即超时）	Kırmemiş 2025

与其他概念的关系

WQASM 的注解语义是FPQA 计算模型与能力边界的形式化落地：把”移动/并行/受限寻址”写成了机器可检查的前后置条件。
三比特门压缩直接消费Toffoli/CCZ 门与多比特阻塞门的原生能力；CCZ 阈值分析与Geyser：原生多比特门编译的”用多比特门换脉冲数”思想同源。
颜色搬运是原子搬运与相干输运的编译学应用：保持原子序的整批搬运天然满足 AOD 行列约束。
对照系：Atomique 动态阵列编译与 DPQA/Enola（见OLSQ-DPQA：可重构阵列的 Qubit 映射）作为被重定向超越的专用编译器；QAOA 子句并行化与布局映射与长程交互利用的图方法同气连枝。
WChecker 的幺正比对是电路等价性验证思想在 FPQA 指令级的实例；面向多硬件的公平对比方法学见编译器公平评测与可视化。
面向分区的另一极（专用化、去迭代化）见ZAP 架构与编译器与PowerMove 分区架构编译；QAOA 基准特性见通用量子基准套件。

参考文献

O. Kırmemiş, F. Romão, E. Giortamis, P. Bhatotia, “Weaver: A Retargetable Compiler Framework for FPQA Quantum Architectures”, CGO (2025). NA035 · arXiv:2409.07870 · DOI 10.1145/3696443.3708965
T. Patel, D. Silver, D. Tiwari, “Geyser: A Compilation Framework for Quantum Computing with Neutral Atoms”, ISCA (2022)（对比基线）. NA012 · DOI 10.1145/3470496.3527428
H. Wang et al., “Atomique: A Quantum Compiler for Reconfigurable Neutral Atom Arrays”, ISCA (2024)（对比基线）. NA019
D. B. Tan, D. Bluvstein, M. D. Lukin, J. Cong, “Qubit Mapping for Reconfigurable Atom Arrays”, ICCAD (2022)（DPQA 基线）. NA014
