多控相位门 $C^{n} P (φ) = diag (1, \dots, 1, e^{i φ})$ 是里德堡阵列的”原生指令”，而传统综合只会把它拆成两比特门——Staudacher 等用 ZX 演算反其道而行：从任意电路里”认出”对角片段，直接综合成任意规模的原生多控相位门，这是首个支持任意比特数多控相位门的精确综合算法。

问题背景

现有综合算法几乎都面向”单比特旋转 + 一个纠缠两比特门”的门集（CX、CZ、Mølmer–Sørensen 等）：遇到多比特门就按固定模板指数级展开。中性原子硬件打破了这个前提——里德堡阻塞天然支持一次激光脉冲对任意多个原子施加受控相位（见阻塞 CZ 门与多比特阻塞门），多控相位门 $C^{n} P (φ)$ 与两比特门一样便宜。硬件的寻址模式也特殊：全局光束统一驱动全体原子，单比特寻址靠局部光移/微波，因此综合的天然目标是最小化”全局脉冲次数”而非门数本身 Staudacher 2024。

此前唯一的适配尝试是 Geyser 框架（见Geyser：原生多比特门编译）：用数值优化把电路重写到含 CCZ 的门集。但它有两大盲区：只认两比特以上的 CCZ，不认任意相位的受控门，也不支持多于一个控制比特的门。而 HHL、QAOA、算术电路等大量应用本就”长满”受控相位门 Staudacher 2024。

理论模型

对角门的 ZX 图判据

把电路表示为 graph-like ZX 演算图后，关键观察是：对角门在 graph-like 图上有独特的结构签名。受控相位门 $C^{n} P (φ)$ 是对角的，其非零矩阵元只在 $Z$ 基对角线上，可写成半布尔（semi-Boolean）相位函数 $φ (x) = φ \cdot [x_{1} \land \dots \land x_{n}]$ ；在图上它表现为一组共享相位的 Z-蜘蛛及其邻居间的特定连接模式。Staudacher 等证明了该对应关系的图形化命题： $C^{n} P (φ)$ 的 ZX 表示与对角门矩阵可以互相导出，从而可以通过图匹配在电路中定位（哪怕原电路从未显式写出）多控相位门 Staudacher 2024。

提取与综合算法

综合流程是把电路转为 graph-like 图后反复执行：

识别：在图中搜索对角结构对应的子图，确定可提取的 $C^{n} P (φ)$ ；
提取：把该子图从图中剥出，记录为原生的 $C^{n} P$ 门，剩余图继续化简；
可选插入：允许在图中插入额外的相位 gadget，让本不相邻的相位汇聚成更高维的多控门——代价是经典运行时间从 $O (n^{2} k^{2} + k^{3})$ 增加（ $n$ 为比特数， $k$ 为 gadget 规模相关参数） Staudacher 2024。

整个方案是精确综合：提取出的门序列与原幺正严格相等（可由电路等价性验证的 ZX 技术闭环确认），且支持任意比特数的 $C^{n} P$ 。

Toffoli-Hadamard 精确综合

多比特门综合的另一条精确路线来自 Amy–Glaudell–Li–Ross：Toffoli-Hadamard 门集 ${X, CX, CCX, H}$ 恰好能表示形如 $M / 2^{k}$ （ $M$ 为整数矩阵）的正交矩阵。借用 Kliuchnikov 2013 年为 Clifford+ $T$ 提出的技巧，综合规模从既有的 $O (2^{n} lo g (n) k)$ 降到 $O (n^{2} lo g (n) k)$ ；另有针对不超过三比特的替代方法，结论同样覆盖二元分数正交矩阵与 $H \otimes H$ 门变体 Amy 2023。这类精确综合为多比特门”该用几个、怎么用”提供了参照下界。

方法与实现

面向中性原子原生门集的端到端流程 Staudacher 2024：

原生门集： ${C^{n} P (φ), R_{z} (γ), GR (θ_{m a x})}$ —— $C^{n} P$ 为任意控制的里德堡相位门， $R_{z}$ 为可单独寻址的 $Z$ 旋转， $GR$ 为作用于全体比特的全局 $X Y$ 旋转（全局里德堡/微波照明，耗时约 100 µs）；
多比特门综合：用上述 ZX 提取算法把电路改写为 $C^{n} P$ + 单比特旋转；
单比特层调度：任意的同时单比特门序列可分解为两次全局 $GR$ 照明夹单比特 $R_{z}$ （横向分解），未用到的比特上互补旋转相消为恒等；
优化目标：最小化最慢的全局 $GR$ 门个数——它直接乘 100 µs 的脉冲时间。

在 QASM-Bench、MQT-Bench、Feynman 三套基准上对比五种方案（Qiskit-default、No-decomp、ZX-default、ZX-no-insert、ZX-with-insert）：ZX-with-insert 相对 Qiskit 内部综合平均缩短执行时间 26%（QASM-Bench，35 条改善 23 条）、26%（MQT-Bench，11 条改善 7 条）、40%（Feynman，26 条改善 24 条）；对已含近最优多控门的算术电路，简单替换的 No-decomp 反而最优（Feynman 上平均省 63%）——ZX 方法在该情形会引入门与时间开销 Staudacher 2024。

评测的执行时间按各方案综合产物在目标门集上的脉冲时间 $T [ms]$ 计，综合算法自身的经典运行时间 $r [s]$ 在消费级笔记本上测得，与 Qiskit 内部综合大体相当；With-insert 变体在 qcla_adder、gf2^t_mult 等算例上经典运行时间显著增长。结果同时表明，With-insert 常能”无中生有”地合成出比原电路更高控制维度的 $C^{n} P$ 门（如 qnn_10 神经网络电路与 HHL 类天然含受控相位的电路），从而减少慢速全局 $GR$ 脉冲；但也有例外（如 hhl_n7），全局脉冲更少却因单脉冲时间变长而总时间更差 Staudacher 2024。

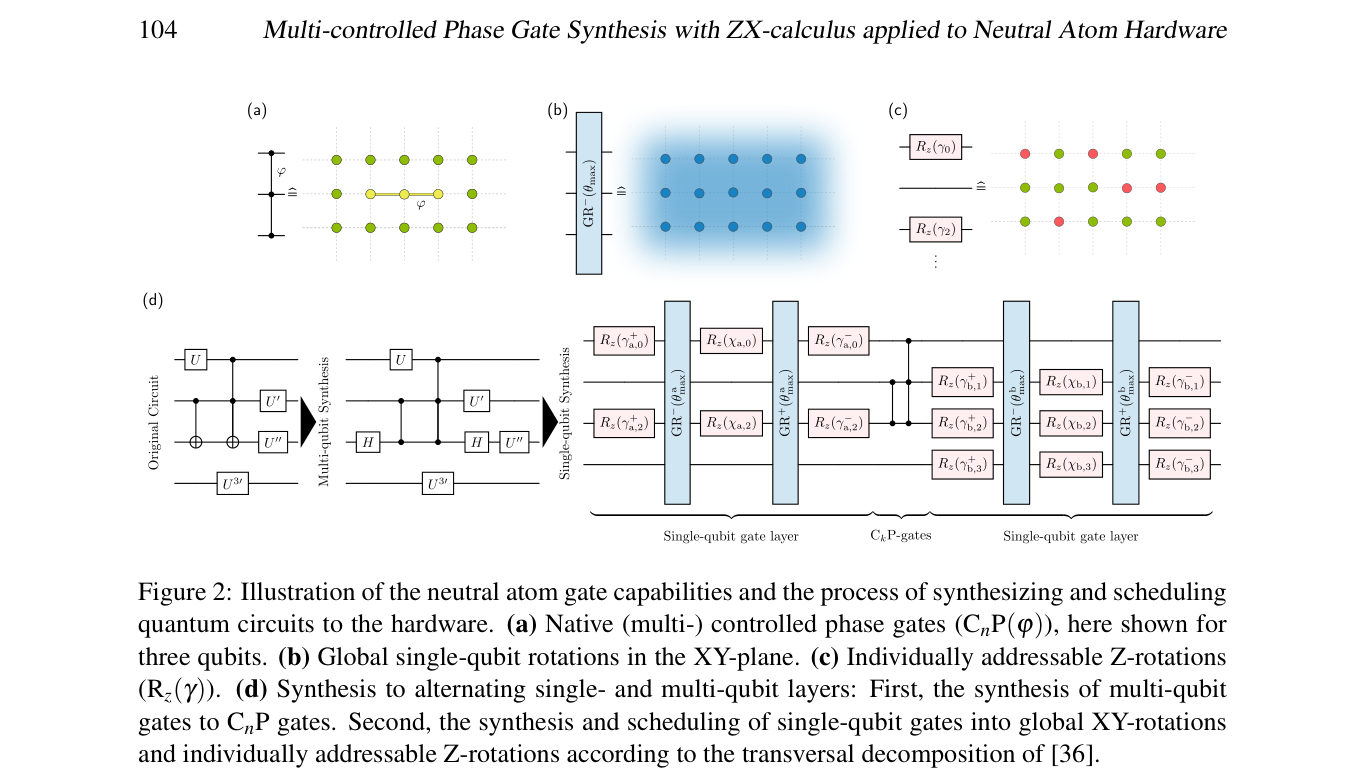

_中性原子门能力与综合调度流程：CnP 门、全局 GR 旋转、Rz 与两步综合示意（图源：Staudacher 2024

Fig. 2）_

三套基准上五种综合方案的执行时间对比表（图源：Staudacher 2024 Fig. 1）

适用边界

该方法的收益与电路的”对角含量”正相关：

高收益：QAOA、HHL、含比较器/加法器的算术电路等天然富含受控相位，With-insert 还常合成出比原电路更高控制维度的门（如 qnn_10）；
低收益甚至负收益：已被手工写成近最优多控门形式的电路（Feynman 基准的典型情形）会被提取过程拆散重建，带来门与时间开销——此时逐门替换（No-decomp）才是正解；
代价弹性：允许插入相位 gadget 的变体换来更高维的多控门，但经典综合时间显著增长（qcla_adder、gf2^t_mult 等算例）。

这与任何结构识别类综合的共性一致：识别到的结构要真存在，才有免费的午餐 Staudacher 2024。

对中性原子平台的意义

这项工作把”线路综合”与”硬件原生能力”第一次系统对齐：综合产物中隐含的对角/受控相位结构（见对角线路综合与相位 Gadget 与浅深综合）不再被两比特分解摧毁，而是被抬升为原生门。对FPQA 计算模型与能力边界而言，这意味着编译器的中间表示需要携带多比特门信息；综合步骤与分区架构的调度、原子搬运与相干输运等映射任务是正交的两级流水线。

参数与量级

量	数值	来源
全局 $GR$ 门耗时	$\sim 100 μ s$ （全局照明）	Staudacher 2024
QASM-Bench 执行时间	平均 $- 26%$ （35 条改善 23 条，ZX-with-insert vs Qiskit）	Staudacher 2024
MQT-Bench 执行时间	平均 $- 26%$ （11 条改善 7 条）	Staudacher 2024
Feynman 执行时间	$- 40%$ （24/26）；No-decomp 达 $- 63%$	Staudacher 2024
全局脉冲削减	With-insert 显著减少慢速全局 $GR$ 门个数	Staudacher 2024
提取算法运行时间	$O (n^{2} k^{2} + k^{3})$ （无插入变体）	Staudacher 2024
综合能力	首个支持任意规模多控相位门的精确综合	Staudacher 2024
Toffoli-Hadamard 精确综合	$O (2^{n} lo g (n) k) \to O (n^{2} lo g (n) k)$	Amy 2023

与其他概念的关系

ZX 演算与PyZX 与图论化简：识别与提取算法的图形语言；对角结构的图签名是核心。
相位 Gadget 与浅深综合与对角线路综合： $C^{n} P$ 恰是相位 gadget/Walsh 项的原生实现，综合即结构识别。
Geyser：原生多比特门编译：先行的 NA 多比特门综合（数值优化 + CCZ），本文方法在其盲区（任意相位、多控制）上扩展。
阻塞 CZ 门、多比特阻塞门与奇偶相位门与原生多体门： $C^{n} P$ 的物理实现层。
Toffoli/CCZ 门： $C^{n} P (π)$ 特例的原生时间最优方案。
电路等价性验证：精确综合正确性的验证手段（同一 ZX 框架）。
ZX 图的深度强化学习优化：同一图形表示上的另一条自动化化简路线。
Quartz 超优化：门级等价替换搜索，可与对角提取级联。
编译器公平评测与可视化：多方案综合质量对比的评测框架参照。
T 计数与非 Clifford 约简：离散门集上的对应问题；在 NA 上”贵门”换成了全局里德堡脉冲。
FPQA 计算模型与能力边界：多比特原生门能力的形式化模型。
