半导体量子点是把载流子在三个空间方向上都限制到纳米尺度的势阱。离散能级、可控电荷数和可调隧穿势垒，使它既像"人造原子"，又能直接接入电路，是电荷、自旋与单态–三重态等多类量子比特的共同载体。

物理图像：把电子关进一个小岛

半导体量子点（semiconductor quantum dot，QD）的本质是一个由静电势在三个空间方向上同时限域载流子的”小岛”。把它定义得最直接：“量子点（Quantum Dot, QD）是把导电的载流子（电子、空穴、激子）在三个空间维度进行束缚的半导体纳米结构，内部的电子能级和其他基本性能都与原子相近，所以又称为’人造原子’（artificial atom）”；用一句等价的话给出同一图像：“在半导体中，当电子或者空穴在三个维度上都被限制在一个势阱中，只能通过隧穿耦合到源极（source, S）或者漏极（drain, D）的电荷库中，这样的系统我们称之为量子点”。两句话勾勒出三个判据：

三维限域：相对于体材料的连续能带和二维载流子气的一个自由方向，量子点在 $x$ 、 $y$ 、 $z$ 三个方向都把载流子限制在费米波长量级（典型 30–200 nm）的势阱内，运动自由度从二维降到零维，能谱从子带连续谱变为分立轨道；
隧穿式耦合：岛与源极、漏极之间是隧穿势垒，电子以隧穿方式逐个进出，而不是欧姆接触式的连续流动；
栅极可调：一个或多个栅极（plunger、barrier）通过静电势控制点内的能级结构和岛–源、岛–漏的耦合势垒高度，使岛的占据数 $N$ 可以从几十个连续排空到一两个，甚至零。

在”栅控半导体量子点”一节补充了等效电路图：把隧穿势垒等效为电阻 $R_{S (D)}$ 与电容 $C_{S (D)}$ 的并联，量子点本身则看作一个总电容 $C_{Σ} = C_{S} + C_{D} + C_{G}$ 的导体”小岛”，栅极经 $C_{G}$ 静电感应岛的电化学势。这张图把”人造原子”翻译成”可调单电子晶体管”，也是后面所有输运、库仑阻塞、菱形相图、读出方案的电路母版。

横向与纵向

根据输运方向，量子点可大致分为两类。文献给出对应关系：

横向量子点：在已形成二维电子气的异质结表面用金属栅极刻出势垒，载流子沿平行于晶片表面方向从源到漏；几乎所有栅控自旋量子比特实验都属于这一类；
纵向量子点：用双势垒异质结构（共振隧穿二极管、自组装量子点）沿生长方向夹出一维势阱，载流子沿垂直于晶片表面方向输运；早期单电子隧穿研究与中作为参考的共振隧穿器件属此类，但调控性差。

本站涉及的GaAs/AlGaAs、Si/SiGe、Si-MOS、应变锗与锗棚顶纳米线五类器件都属于横向栅控量子点，是当前自旋量子计算实验的主流形态。

怎样形成：从二维电子气到零维岛

栅控量子点的形成过程分两步：先在异质结界面或量子阱中产生二维载流子气作为”原材料”，再用栅极电场把它切成零维小岛。

2DEG/2DHG 作母材

在 GaAs/AlGaAs、Si/SiGe、Ge/SiGe 与 Si-MOS 等体系内，材料生长或栅压首先产生一层厚度约十几纳米、面内连续的二维载流子气：GaAs/AlGaAs 中距表面约 $90 nm$ 的 2DEG（、），应变 Si 量子阱中距 Si/SiGe 界面约几十纳米的 2DEG，应变锗中约 $16 nm$ 厚的 2DHG。低温下面密度与迁移率分别刻画载流子的”多少”与”散射强弱”，二者共同决定后续量子点能否稳定工作在少电子区。

栅极围出小岛

在 2DEG/2DHG 上沉积金属栅极并施加足够大的负偏压，栅下区域的载流子被电场耗尽，只剩由细栅围出的岛仍保留电子。多个栅极共同决定岛的形状、与源漏的耦合势垒高度以及岛–邻岛的隧穿势垒通透性。同一组电极中，通常有一根”plunger gate”专门平移点内能级（库仑峰周期与它直接对应），另有几根”barrier gate”控制隧穿势垒。用一句话描述此过程：“通过对电极施加负偏压将多余的二维电子气排空，并将电子束缚在一个孤岛之内”——这是从二维到零维的全部操作。

另一类完全不同的成形方式由等代表的锗棚顶纳米线给出：Ge/Si 核壳纳米线的横向尺寸天然把空穴限制在一维之内，再沿线方向的几根栅极定义一个或多个量子点，岛–源漏耦合直接由 Ge/Si 异质界面与端电极的几何决定，不依赖表面刻蚀势垒。

形成良好的两个硬条件

无论哪种材料体系，量子点的”人造原子”特征只在两条硬条件同时满足时显现：

隧穿势垒足够封闭：与源、漏的接触电导 $G_{S (D)}$ 须远小于电导量子 $G_{0} = 2 e^{2} / h$ ，即 $R_{S (D)} ≫ R_{K} = h / e^{2} \approx 25.8 kΩ$ 。这样岛内载流子数 $N$ 才具有整数性。常用判据是的写法：“势垒电阻要远大于量子化电阻 $R_{K} = h / e^{2}$ ，即满足 $R_{S (D)} ≫ R_{K}$ ”。
充电能远大于热涨落： $E_{C} ≫ k_{B} T$ ，使顺序隧穿无法靠热激活绕过充电势垒。 $E_{C} = 1.5 meV$ 对应 $E_{C} / k_{B} \approx 17 K$ ，因此清晰的人造原子行为要求稀释制冷机量级（ $\sim 50 mK$ ）的电子温度。

两条共同决定了栅控量子点能级分立、电荷数离散的可观测区间，也决定了后面库仑阻塞、库仑菱形等实验图样的清晰程度。

理论模型

描述半导体量子点最常用的两个互补模型是常相互作用模型（CI 模型）与扩展 Fermi-Hubbard 模型。前者是经典电路视角，把多体相互作用压缩为总电容；后者是量子力学视角，把动能的隧穿项也纳入。前者描述阻塞与稳定图，后者描述隧穿线弯曲与阵列多体态。

CI 模型：经典电容+刚性谱

CI 模型把量子点的总静电能写为

U (N) = \frac{[ - e ( N - N _{0} ) + C _{S} V _{S D} + C _{G} V _{G} ] ^{2}}{2 C _{Σ}} + n = 1 \sum N E_{n} (B)

第一项是经典充电项，第二项是已占据单粒子能级之和。电化学势定义为

μ (N) = U (N) - U (N - 1) = (N - N_{0} - \frac{1}{2}) E_{C} - \frac{E _{C}}{e} (C_{S} V_{S D} + C_{G} V_{G}) + E_{N}

其中 $E_{C} = e^{2} / C_{Σ}$ 为充电能。相邻电化学势之差

E_{add} = μ (N + 1) - μ (N) = E_{C} + Δ E

是加电子能（addition energy）。这就是库仑阻塞的母公式：把 $μ (N)$ 对 $V_{G}$ 的依赖画出来就是库仑振荡，把 $μ (N)$ 对 $V_{G}$ 与 $V_{S D}$ 的联合依赖画出来就是库仑菱形。该模型在、、、等多篇论文中作为 1.4 节标准内容出现，是单点行为的标准教科书。

扩展 Fermi-Hubbard：多体量子描述

当多个量子点耦合成阵列，或需要解释单点隧穿线弯曲、阵列集体行为时，CI 模型不足以描述隧穿项与自旋关联，扩展 Fermi-Hubbard 模型（形式）为

H = - i \sum μ_{i} n_{i} - ⟨ i, j ⟩, σ \sum t_{ij} (c_{iσ}^{†} c_{j σ} + h.c.) + i \sum U_{i} n_{i ↑} n_{i ↓} + i \neq = j \sum V_{ij} n_{i} n_{j}

其中 $μ_{i}$ 与 CI 模型的电化学势对应、 $U_{i}$ 对应充电能 $E_{C}$ 、 $V_{ij}$ 对应点间静电耦合 $E_{C m}$ ，而 $t_{ij}$ 是 CI 模型无法给出的隧穿项。明确指出：“与常相互作用模型相比，基于量子力学的扩展 Fermi-Hubbard 模型对量子点系统的描述更加全面和准确，能够解释更多的物理现象。例如，在电荷稳定图的模拟中，Hubbard 模型不仅可以反映出每个量子点的电子填充过程，更重要的是能够准确描述点间隧穿耦合导致的隧穿线弯曲现象，而这一点是常相互作用模型所无法胜任的”——这是从单点向阵列过渡时模型升级的标准判据。

互补关系

CI 模型在双量子点情形同样适用，其蜂窝图与三相点完全由经典电容网络决定；引入隧穿耦合 $t_{C}$ 后，三相点附近的电荷转变线发生弯曲、张开 $2 t_{C}$ 的能隙，这是 CI 模型无法解释、却能直接由扩展 Fermi-Hubbard 模型给出的修正。两者并不矛盾——CI 模型的 $U_{i}$ 、 $V_{ij}$ 通常由蜂窝图拟合给出，再代入 Hubbard 模型提取 $t_{ij}$ 。

参数与量级

栅控量子点的典型尺度与能量跨度跨越四个量级。下表汇总本仓库论文中实际出现的参数，给出量级感。

量	典型值	适用体系 / 备注	来源
量子点特征尺寸	$\sim 200 nm$ （横向 GaAs/AlGaAs）	GaAs 栅控单点
量子点特征尺寸	$\sim 30 nm$ （Si-MOS）/ $\sim 60 nm$ （Si/SiGe）	硅基平台
量子点特征尺寸	$\sim 100 nm$ （Ge/SiGe）	锗空穴平台
量子点特征尺寸	$\sim 2 nm$ （Si:P 施主）	核自旋比特
充电能 $E_{C}$	$1.5 meV$	GaAs 浅刻蚀单点 $C_{Σ} = 113 aF$
充电能 $E_{C}$	$4$ – $6 meV$	锗硅纳米线空穴点
加电子能 $E_{add}$	$\sim 1$ – $10 meV$	视 $E_{C}$ 与 $Δ E$ 共同决定	、
单粒子能级间隔 $Δ E$	$\sim 0.01$ – $0.1 meV$	多电子区 $Δ E ≪ E_{C}$
总电容 $C_{Σ}$	$113 aF$	GaAs 浅刻蚀单点实测
杠杆臂 $α$	$0.027$ – $0.06 meV/mV$	GaAs 不同电极
杠杆臂 $α$	$0.20$ – $0.25 eV/V$	锗硅纳米线点
库仑峰栅压周期 $Δ V_{G}$	$\sim 1$ – $10 mV$	反比于栅电容 $C_{G}$
库仑峰线型	$I = I_{max} cosh^{- 2} [α_{e} (V_{G} - V_{G 0}) / (2 k_{B} T_{e})]$	拟合 0→1 峰提取电子温度
库仑振荡测量温度	$T_{e} \sim 50$ – $100 mK$	稀释制冷机典型
隧穿展宽 $ℏΓ$	$Γ \approx 1.5 meV$ 、 $U \approx 5 meV$	锗硅纳米线
自旋比特 $T_{2}^{*}$	$\sim 1 ns$ （GaAs）/ $\sim 10 μ s$ （天然 Si）	核自旋主导
自旋比特 $T_{2}^{*}$	$\sim 120 μ s$ （ $^{28} Si$ ）/ $\sim 1 ms$ （缀饰自旋）	同位素纯化后
单比特门保真度	$> 99.9%$ （最高 $99.99%$ ）	自旋比特
两比特门保真度	$> 99%$	自旋比特

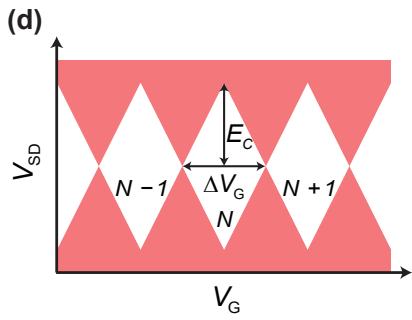

单量子点等效电路与库仑振荡/菱形图

实验特征与测量方法

实验上不直接”看见”量子点，而是从各种输运与传感信号判断它是否形成、对称性如何、能级间隔多大。常用判据与标准图样包括：

标准电输运测量

库仑振荡：源漏电流 $I_{SD}$ 随 $V_{G}$ 周期性出现电流峰，峰间距 $Δ V_{G} \approx e / C_{G}$ ，峰高由温度抹开的 $cosh^{- 2}$ 线型描述；拟合 0→1 峰可直接给出电子温度 $T_{e}$ （式 1.3）。逐个排空电子直至最后一个，是标定绝对电子数的标准做法。
库仑菱形： $(V_{G}, V_{S D})$ 平面上的微分电导图样，菱形内无电流、菱形边对应电化学势与源或漏对齐；半高给 $E_{C}$ ，宽度给 $C_{G}$ ，两边斜率给杠杆臂 $α$ ，菱形外平行线给激发态间距 $Δ E$ 。
双点的电荷稳定图：两个 $V_{G}$ 上的稳定图，从方格（ $C_{m} = 0$ ）连续变形到蜂窝（ $C_{m} > 0$ ），三相点是电荷比特与单态–三重态比特的操控基点。

电荷传感器

栅控量子点的电荷态常由紧邻的QPC 电荷传感器读出：岛中载流子数变化通过静电耦合调制 QPC 电导，无需在量子点通道本身流过电流，因此可在库仑阻塞区正常工作。这一方法在 GaAs、Si/SiGe、Ge/SiGe 体系中均成为标准读出。

射频反射读出

把量子点与微波谐振腔或集成 $L C$ 槽耦合，量子点的电导变化转化为谐振腔的反射/透射信号（射频反射测量），可在远高于 1 Hz 的带宽下读出电荷态，并自然地把量子点接入电路 QED框架。集成化方向已使 GaAs 量子点的库仑菱形可在网络分析仪定频扫功率信号下完整复现。

磁场中的能谱

外加垂直磁场 $B$ 后，菱形内的基态与激发态电导线发生塞曼劈裂 $E_{Z} = g μ_{B} B$ ：奇数载流子时基态劈裂为两条线，偶数时基态不劈裂、激发态三重态劈裂。这一奇偶判据是单自旋比特与单态–三重态比特编码的基本读出机制。用此方法在锗硅纳米线空穴点上提取 $g$ 因子。

自旋比特保真度

单比特门保真度超过 $99.9%$ 、最高达 $99.99%$ ；两比特门保真度近 $99%$ ——这是引用的当代实验水平，已超过表面码容错阈值所需的 $99%$ 线。读出与初始化保真度也已超过 $99%$ 。

为什么适合做量子比特

栅控量子点几乎所有”人造原子”性质都被映射到量子比特编码上，原因可从结构与能谱两方面看。

多样的编码自由度

单点的单电子或单空穴自旋编码为单自旋量子比特，相干时间在天然硅中可达 $10$ – $100 μ s$ 、 $^{28} Si$ 中可达 $120 μ s$ ，缀饰自旋可达毫秒量级；
单点的电荷位置编码为电荷量子比特，操作速度快但易受电荷噪声；
双点的 $(1, 1)$ – $(0, 2)$ 单重态/三重态编码为单态–三重态量子比特；
多点组合进一步给出杂化比特、共振交换比特等。

可集成的电控结构

栅控量子点的结构与电偶极自旋共振（EDSR）、交换门交换相互作用、光子辅助隧穿等操控方式天然耦合；量子点–腔杂化系统（电荷–光子耦合、自旋–光子耦合）使栅控量子点可以接入 cQED 框架，并借助高阻抗谐振腔进一步增强耦合强度。同一芯片上既可以集成电荷传感器，也可以集成微波谐振腔、虚拟栅极、隧穿磁阻读出电路，构成”全栈”器件。

与半导体工艺的兼容性

栅极定义、纳米线定位、异质结生长等工艺步骤与现代 CMOS 产线高度兼容，把这一点提升到平台优势的核心：“量子点制造过程与现代半导体工业产线高度兼容，因而具有显著的大规模扩展潜力，被认为是最有希望实现容错量子计算的物理体系之一”。多个半导体公司已用工业产线实现硅基量子点的高良率、均一性制造，单比特与两比特性能达到甚至超过实验室水平。

主要材料体系

把当前主流材料体系总结为四类，每一类都有独特的结构尺寸、相干时间与可扩展性：

体系	典型量子点尺寸	主要载流子	主要优势	主要挑战
GaAs/AlGaAs	$\sim 200 nm$	电子	迁移率高、加工容易	核自旋噪声大， $T_{2}^{*} < 1 ns$
Si-MOS（Si/SiO $_{2}$ ）	$\sim 30 nm$	电子	与 CMOS 完全兼容	迁移率较低、易出现杂点
Si/SiGe	$\sim 60 nm$	电子	迁移率与可扩展性兼顾	谷能级较小，需优化基片
Ge/SiGe	$\sim 100 nm$	空穴	强自旋轨道耦合、全电控 EDSR	热预算低、与 CMOS 兼容性差
Si: $^{31}$ P	$\sim 2 nm$	核自旋电子	单比特定位精度高	难调控隧穿耦合
Ge 棚顶纳米线	横向 $\sim 30$ – $60 nm$	空穴	强自旋轨道耦合、栅极响应强	自组装位置难以精确控制

从单点到阵列

栅控量子点最显著的优势是大规模可扩展性。半导体量子点用于构建量子计算机的构想最早由 Loss 与 DiVincenzo 于 1998 年提出，指出”自旋比特数目目前仅为数个，远未达到容错量子计算的要求”，因此多比特扩展成为该方向的核心课题。

一维阵列

一维结构中量子点数目只在一个方向上增加，实现相对简单。综述：“例如，GaAs 体系实现了最多包含 8 个量子点的一维阵列，Si/SiGe 体系先后实现了 6 个、9 个，以及最多 12 个量子点的一维阵列”。基于一维阵列，科研人员演示了电子的远距离传输、多比特通用控制等实验，为二维扩展奠定基础。

二维阵列与 Hubbard 模拟

二维阵列在两个方向同时增加量子点，电荷探测器的放置位置严重受限，平面布线和栅极设计也更困难。强调：“对于硅基半导体量子点，特别是 Si/SiGe 异质结体系，如何将量子点阵列从一维扩展至二维，尤其是实现对次近邻耦合的有效控制，已成为该领域亟待解决的关键技术挑战”。该论文以 Si/SiGe 异质结上的 2×2 量子点阵列为载体，实现了最近邻与次近邻耦合的可控，并基于该阵列模拟二维扩展 Fermi-Hubbard 模型，观察到了有限尺寸下莫特绝缘体到金属的转变。

调控方法

阵列的调控难度随点数增加急剧上升，需要虚拟栅极技术补偿栅极–量子点的交叉电容串扰，使每个量子点的电化学势与点间隧穿耦合可以独立调节。在第 4、5 章集中使用虚拟栅极，并指出”虚拟栅极技术可有效解决这一问题，其通过对电容串扰进行补偿，能够实现电化学势以及点间隧穿耦合的独立控制，进而提高调控的效率”。

与其他概念的关系

二维载流子气是栅控量子点的”母材”；从 2D 到 0D 的转换由栅极负偏压完成。
常相互作用模型给出单点 $U (N)$ 、 $μ (N)$ 、 $E_{C}$ 、杠杆臂等核心量，是单点分析的起点；多体行为需扩展到扩展 Fermi-Hubbard 模型。
充电能 $E_{C} = e^{2} / C_{Σ}$ 决定少电子区能否被清晰分辨；电化学势 $μ (N)$ 决定隧穿何时打开。
阻塞条件与零偏压电流峰对应库仑阻塞与库仑振荡； $(V_{G}, V_{S D})$ 平面展开为库仑菱形，是单量子点的”参数提取器”。
两个量子点给出双量子点与电荷稳定图的蜂窝结构，三相点是电荷比特与单态–三重态比特的操控基点。
电荷量子比特、单自旋量子比特、单态–三重态量子比特、空穴自旋比特、杂化比特、共振交换比特等都建立在半导体量子点的多种自由度上。
GaAs/AlGaAs、Si/SiGe、Si-MOS、应变锗、锗棚顶纳米线等平台决定量子点的载流子类型、相干时间和可调性，是同一物理结构在不同材料体系下的具体实现。
QPC 电荷传感器、射频反射测量、微波谐振腔等读出方式均通过与量子点的静电或电磁耦合工作。
电荷噪声、界面缺陷、超精细相互作用等是量子点相干性的主要限制因素。

参考文献

栅控量子点、夹断与少电子极限的系统叙述：Zwanenburg et al., RMP 85, 961 (2013)、van der Wiel et al., RMP 74, 801 (2002)。
量子点用作自旋量子比特的开创性方案：Loss & DiVincenzo, PRA 57, 120 (1998)。
