微波谐振腔把连续传输线中的场压缩成一个或多个离散模式。它既是高灵敏度传感器，也能作为在相距较远量子比特之间传递相互作用的量子总线。

物理图像

在电路量子电动力学（circuit QED, cQED）中，“腔”对应一根被边界条件截断的微波传输结构：电磁波在两个端点之间反射、叠加成驻波，只在满足整数倍半波长的离散频率上有非平凡解。每一个解就是一个谐振模式（mode），其中心频率 $ω_{r}$ 、总耗散率 $κ$ 、外耦合率 $κ_{e}$ 与内耗散率 $κ_{i}$ 描述这个模式如何与外界交换能量。半导体量子点中的电荷或自旋自由度通过电场与腔内真空涨落耦合，从而以单个或几个微波光子的形式进入电路。

对门控半导体量子点而言，谐振腔既是测量探针（通过反射或透射谱读取电荷态），也是相干接口（在强耦合下与量子点交换激发）；尺度从片上高阻抗集总元件到全封闭的 3D 金属腔体，覆盖从百纳米到厘米的多个量级。

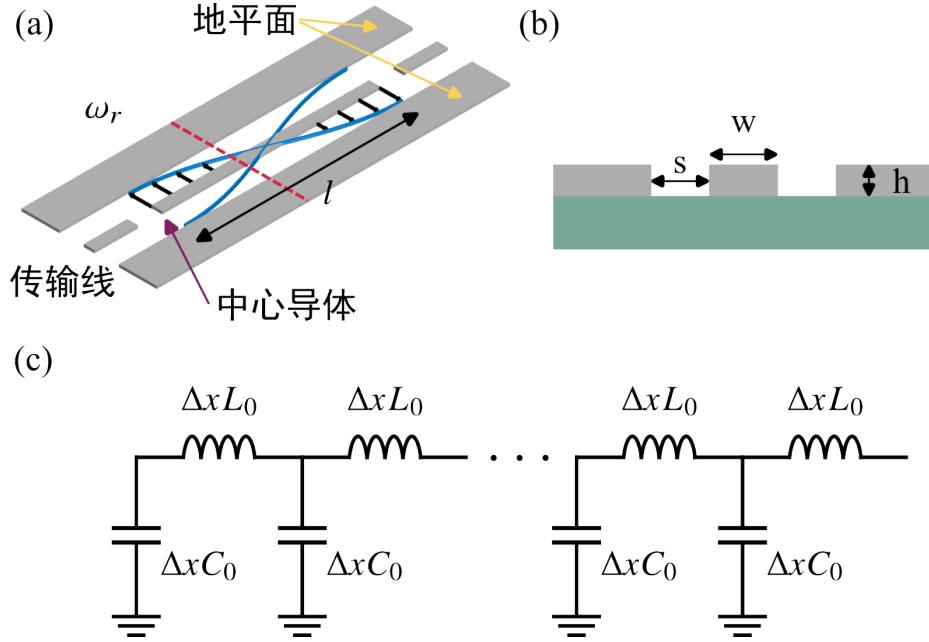

半波长共面波导透射腔结构、横截面与等效电路

三类实现

按几何尺度与电磁模式划分，半导体 cQED 实验中常见的微波腔有三类：

集总 LC 谐振器：电感 $L$ 与电容 $C$ 在物理上可分辨，物理尺寸远小于工作波长。优点是模式体积小、零点电场强，但工艺容差与寄生参数敏感，多用于参量放大器、滤波电路等辅助器件；
分布式传输线腔：共面波导（coplanar waveguide，CPW）或带状线（stripline）被截取为有限长度 $l$ ，两端开路或一端短路形成驻波。典型基模是 $λ /2$ 透射腔或 $λ /4$ 反射腔，频率 $ω_{n} \propto (2 n + 1) π / (2 l L_{l} C_{l})$ ，与电长度反比；
三维腔体：用整块超导金属（铝、铌）铣出矩形或圆柱形空腔，TE/TM 模式由腔长 $d$ 决定 $ω_{mn p}$ 。介电参与度低、无大电流密度的细线结构， $Q$ 值可达 $1 0^{5}$ – $1 0^{6}$ ，但与半导体器件的直流与射频引线集成更难。

这三类在本站论文中作为代表实现。

集总模型与量子化

最简的描述是从集总 LC 电路出发。设电容 $C$ 储存电能 $C V^{2} /2$ ，电感 $L$ 储存磁能 $L I^{2} /2 = Φ^{2} / (2 L)$ 。取广义坐标 $Φ$ （电感磁通）与共轭动量 $Q$ （电容电荷），泊松括号 ${Φ, Q} = 1$ 直接量子化为 $[\hat{Φ}, \hat{Q}] = i ℏ$ 。引入满足 $[a, a^{†}] = 1$ 的湮灭、产生算符后

\hat{Φ} = \frac{ℏ Z _{r}}{2} (a + a^{†}), \hat{H}_{r} = ℏ ω_{r} (a^{†} a + \frac{1}{2})

其中

ω_{r} = \frac{1}{L C}, Z_{r} = \frac{L}{C} .

零点能通常略去，写成 $\hat{H}_{r} = ℏ ω_{r} a^{†} a$ 。在 Jaynes–Cummings 模型中，这正是腔的”单模玻色子”描述。

集总模型同样适用于描述有载电路：将损耗电阻 $R$ 并入 RLC 回路，得到无载品质因数 $Q_{i} = ω_{r} R C$ ；与外负载 $R_{L}$ 耦合后，引入外部品质因数 $Q_{e} = ω_{r} R_{L} C$ ，有载 $Q_{L}$ 满足

\frac{1}{Q _{L}} = \frac{1}{Q _{i}} + \frac{1}{Q _{e}} .

定义耦合系数 $g_{c} = Q_{i} / Q_{e}$ ： $g_{c} > 1$ 为过耦合（光子快速漏出，适于快速读出）， $g_{c} < 1$ 为欠耦合（ $Q$ 高，适于量子存储）， $g_{c} = 1$ 为临界耦合（最大功率传输）。

分布式传输线谐振腔

模式与频率

把一根长度为 $l$ 、单位长度电容 $C_{l}$ 、电感 $L_{l}$ 的传输线两端开路，电磁场在 $l$ 内形成驻波：

ω_{n} = \frac{( n + 1 ) π}{2 l L _{l} C _{l}}, n = 0, 1, 2, \dots

$n = 0$ 的基模为半波长 $λ /2$ 模式，对应两端开路透射腔；一端开路一端短路时基模变为 $λ /4$ （反射腔），更高阶模为 $(2 n + 1) ω_{0}$ 。CPW 的几何电容、电感可由保角映射得到

C_{l} = 4 ε_{0} ε_{eff} \frac{K ( k ^{'} )}{K ( k )}, L_{l} = \frac{μ _{0}}{4} \frac{K ( k ^{'} )}{K ( k )}

其中 $k = w / (w + 2 s)$ 由中心导体宽 $w$ 与地间距 $s$ 决定， $ε_{eff} \approx (1 + ε_{r}) /2$ 在衬底远厚于膜厚的条件下成立。

特征阻抗

超导材料制成的传输线 $R_{l}, G_{l} \approx 0$ ，特征阻抗化为

Z_{r} = \frac{L _{l}}{C _{l}} = \frac{L _{r}}{C _{r}}

商用微波器件为 $50 Ω$ ，因此传统 CPW 腔也按 $50 Ω$ 设计以避免反射与失真；但半导体 cQED 中需要偏离此惯例——腔电压的零点涨落正比于 $Z_{r}$ ，提高 $Z_{r}$ 即放大量子点所感受到的真空电场（详见电荷–光子耦合）。这是高阻抗谐振腔路线的理论根源。

输入阻抗与等效电路

对于长度为 $l$ 、终端开路的传输线，定义 $β = ω L_{l} C_{l}$ ，输入阻抗

Z_{in} = - j Z_{r} cot (β l) .

当 $β l = π /2$ 时， $Z_{in} \to \infty$ ，对应 $λ /2$ 谐振，与并联 RLC 等效；当终端短路、 $l = λ /4$ 时也给出类似的并联谐振。这说明分布式传输线在某一频率附近的响应完全由一个集总 RLC 模型描述，其参数为 $R = Z_{r} / α$ ， $L = Z_{r} l / (ω_{r} α)$ ， $C = α / (ω_{r} Z_{r})$ ，其中 $α$ 与衰减系数相关。在缝耦合或电容耦合的情况下，缝隙的阻抗倒相作用会让等效电路由并联 RLC 变为串联 RLC。

三维腔体

矩形波导两端短路即可形成矩形 3D 谐振腔。设波导宽边 $a$ 、窄边 $b$ 、长度 $d$ ，TE/TM 模式频率

ω_{mn p} = \frac{1}{μ ε} (\frac{mπ}{a})^{2} + (\frac{nπ}{b})^{2} + (\frac{p π}{d})^{2}, m, n, p = 0, 1, 2, \dots

腔长 $d$ 须为半波导波长的整数倍，对应短路 $λ /2$ 谐振。用 HFSS 设计了一个 $9.5 GHz$ 附近的矩形 3D 腔，并在 $20 mK$ 温度下测得全封闭铝腔 $Q \sim 2 \times 1 0^{5}$ ，开槽腔 $Q \sim 1 0^{5}$ ，加直流引线后 $Q$ 降至 $\sim 8 \times 1 0^{3}$ 。3D 腔的优势是没有中心细线、导体损耗极小，但同轴线 TEM 模到 3D 腔 TE 模的模式转换效率低，需要把同轴线芯直接插入腔中精细调节长度。

散射矩阵与端口网络

实际测量的对象是端口的散射参数 $S_{ij}$ 。对单端口反射腔，由输入–输出理论可得反射系数

S_{11} (ω) = - 1 + \frac{2 Q / Q _{e}}{1 - 2 i Q ( ω / ω _{r} - 1 )}

对双端口透射腔

S_{21} (ω) = \frac{Q / Q _{e, 1} Q _{e, 2}}{1 + 2 i Q ( ω / ω _{r} - 1 )}, S_{ii} (ω) = - 1 + \frac{Q / Q _{e, i}}{1 - 2 i Q ( ω / ω _{r} - 1 )} .

其中 $Q_{e, i} = ω_{r} / κ_{e, i}$ 。当耦合电容 $C_{k}$ 很小时， $q = ω_{r} C_{k} R_{L} ≪ 1$ ，有载品质因数可近似为 $Q_{L} \approx 1/ (2 ω_{r} C_{k} R_{L} C_{l})$ ，即耦合电容越大、 $Q_{L}$ 越低。当比特也耦合到腔时，散射参数需引入比特磁化率 $χ = i g_{c} / [(ω_{a} - ω) + iγ]$ 的修正：

S_{11} (ω) = - 1 + \frac{κ _{e}}{i ( ω _{r} - ω ) + g _{c} χ + κ /2}, S_{21} (ω) = \frac{κ _{e, 1} κ _{e, 2}}{i ( ω _{r} - ω ) + g _{c} χ + κ /2}

其中 $κ = κ_{i} + κ_{e}$ ， $γ = γ_{1} /2 + γ_{ϕ}$ 。当 $g_{c} χ \to 0$ 时回到无加载谐振腔的洛伦兹响应。

损耗通道与品质因数

总耗散 $κ = κ_{i} + κ_{e}$ 中，外耦合 $κ_{e}$ 由耦合电容决定（ $κ_{ν} \propto ω_{r}^{3} Z_{r} Z_{0, ν} C_{ext, ν}^{2}$ ，因此阻抗越高、同样耦合电容下外耦合越强）。内耗散的主要通道是

超导准粒子损耗：温度升高或磁通抑制超导能隙时增加；
介质与界面二能级系统（TLS）：电极–衬底界面、隧穿结氧化层中的非晶态缺陷，在低温下饱和为 $tan δ \sim 1 0^{- 3}$ – $1 0^{- 4}$ 的介电损耗；
微波辐射与泄漏：长直流电极在微波频段如同一根天线，把腔内能量辐射进自由空间或邻近电路，常用片上Purcell 滤波结构抑制。

对常规 CPW 腔， $Q$ 在 $1 0^{3}$ – $1 0^{4}$ 之间；3D 腔可达 $1 0^{5}$ – $1 0^{6}$ ；高阻抗动态电感腔（如 NbTiN、TiN）通常 $Q \sim 1 0^{3}$ ；SQUID 阵列腔受结参数离散与氧化层缺陷影响， $Q \sim 1 0^{2}$ – $1 0^{3}$ 。本站论文中具体的内耗散/外耗散值由矢量网络分析仪拟合散射谱直接得到（如论文双量子点电荷比特实验中 $ω_{r} /2 π = 6.53 GHz$ ， $κ_{i} /2 π = 30.0 MHz$ 、 $κ_{e} /2 π$ 数十 MHz 量级）。

参数与量级

本站论文中报道的实际腔参数（来源标记见论文依据）：

腔型	$Z_{r}$	$ω_{r} /2 π$	$κ /2 π$	关键参数
标准 CPW 透射腔	50 Ω	5.92 GHz	κᵢ/2π ≈ 数十 MHz，κₑ 可调	半波长开路，CPW 标准阻抗
反射式超导腔（铝制）	50 Ω	6.045 GHz	κᵢ/2π ≈ 11.3 MHz，κₑ/2π ≈ 数十 MHz	半波长双线，奇模激励
三维铝腔（20 mK）	—	9.45 GHz	$Q \sim 2 \times 1 0^{5}$	全封闭
双端口透射腔耦合两个 DQD	50 Ω	6.53 GHz	κᵢ/2π=30.0 MHz	测得 $g_{0} /2 π \sim 81 MHz$
高阻抗 SQUID 阵列腔	~1 kΩ	磁通可调	30–60 MHz	38 个 SQUID 串联
高阻抗 NbTiN 腔	~2 kΩ	~6 GHz	~11 MHz	w=0.32 µm，11 nm 膜
高阻抗 TiN λ/2 腔	~3.5 kΩ	4.993 GHz	2.2 MHz	10 nm 膜，Lₖ=265.9 pH/□
高阻抗 TiN 腔（7.3 GHz）	~2.5 kΩ	7.332 GHz	5.13 MHz	用于自旋–光子耦合

耦合强度的收益与之同步：50 Ω CPW 透射腔中 $g /2 π \sim 6.5$ – $20 MHz$ 停留在弱耦合区；SQUID 阵列腔把 GaAs 双量子点的耦合提升到 $g /2 π \approx 119 MHz$ ；3.5 kΩ TiN 腔支撑了 $g_{0} /2 π = 175 MHz$ 的电荷比特强耦合。

实验特征与典型应用

微波谐振腔是半导体 cQED 实验中几乎唯一的读出与耦合通道。典型应用如下：

反射式谐振测量量子点复导纳：将量子点等效为与谐振腔耦合的复阻抗 $Y (ω) = G (ω) + iω C (ω)$ ，通过反射谱的幅值与相位拟合提取 $G$ 、 $C$ ，从而分辨电荷稳定图中的隧穿线（改变 $C$ ）与共隧穿线（改变 $G$ ）。用此方法在锗硅纳米线空穴量子点上测得 $g_{c} /2 π = 148 MHz$ ；
色散读出：在 $∣Δ∣ ≫ g$ 的大失谐区，腔频按 $χ = g^{2} /Δ σ_{z}$ 移动，测量腔相位即可读出比特态而不破坏它，是色散读出的基础；
真空 Rabi 劈裂与强耦合判定：比特频率穿过腔频时，谱线出现最小间距 $2 g$ 的避免交叉，要求 $g > κ, γ$ ，对应强耦合判据；
腔介导远程耦合：两比特共享同一腔模时，经虚光子交换得到有效相互作用 $\sim g_{1} g_{2} /Δ$ ，把近邻（百纳米）相互作用扩展到毫米尺度，对应腔介导远程耦合；
电荷稳定图与栅极传感：把腔响应直接作为快速电荷探针，不必额外放置QPC/SET 传感器，对应栅极射频传感。

与其他概念的关系

哈密顿量与全部能级结构见电路量子电动力学与Jaynes–Cummings 模型；共振极限的标志是真空 Rabi 劈裂，进入它的判据是强耦合；
大失谐极限支撑色散读出与 QND 测量；强周期驱动下的修饰谱由Floquet 动力学描述；
腔侧的实现路线：常规微波谐振腔、提升耦合的高阻抗谐振腔与可调频的SQUID 阵列谐振腔；
比特侧的耦合通道：电荷–光子耦合（强偶极、快退相干）与自旋–光子耦合（微磁体、自旋轨道、翻转模式等电荷混合机制）；
多比特共享同一腔模则构成腔介导远程耦合的硬件基础；
性能瓶颈来自电荷噪声与界面缺陷，常见平台包括GaAs/AlGaAs、Si/SiGe、Si-MOS 与锗棚顶纳米线。
