高阻抗谐振腔｜学位论文知识库

高阻抗腔通过增大每个光子的零点电压，让同一个量子点电偶极感受到更强微波场，是半导体量子比特进入强耦合区的关键器件。

物理图像与定义

在电路量子电动力学（cQED）架构中，半导体量子点通过电偶极相互作用与微波谐振腔耦合，而商用微波器件与传输线的标准特性阻抗为 50 Ω，常规共面波导（coplanar waveguide，CPW）腔也按 50 Ω 设计以匹配测量线路。高阻抗谐振腔（high-impedance resonator，高阻抗腔）指特性阻抗 $Z_{r}$ 被刻意提高到 $1 \sim 3.5$ kΩ 量级的超导微波谐振腔：在腔频 $ω_{r}$ 固定（需匹配量子比特 4–8 GHz 的典型工作频段）的前提下，提高 $Z_{r}$ 等价于增大腔内每个光子的零点电压涨落（zero-point voltage fluctuation），从而直接放大电荷–光子耦合强度 $g$ 。

物理上这对应着阻抗变换：零点能量 $ℏ ω_{r} /2$ 在电容与电感间均分，高 $Z_{r} = L / C$ 意味着电磁能量更偏向电场一侧，电压波腹处的零点电压随之增大。因此量子点总是制备在腔的电压波腹处，并由腔中心导体伸出的电极直接连接到量子点的 plunger 栅极上。

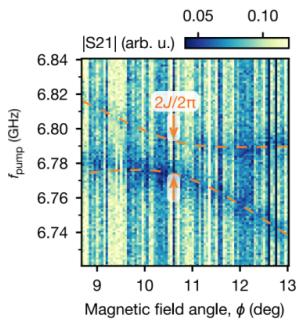

早期量子点–腔真空 Rabi 劈裂实验汇总（Petta 组 SQUID 阵列腔、Wallraff 组 NbTiN 反射腔、Vandersypen 组两自旋比特虚光子耦合，引自，图 1.8）

理论模型：阻抗如何进入耦合强度

腔模的量子化与零点电压

把腔的基频模式等效为 LC 振子，磁通 $\hat{Φ}$ 与电荷 $\hat{Q}$ 满足 $[\hat{Φ}, \hat{Q}] = i ℏ$ ，引入产生、湮灭算符后

\hat{Φ} = \frac{ℏ Z _{r}}{2} (a + a^{†}), \hat{H}_{r} = ℏ ω_{r} (a^{†} a + \frac{1}{2})

其中 $Z_{r} = L / C$ ， $ω_{r} = 1/ L C$ 。对长度为 $l$ 、单位长度电容 $C_{0}$ 的 $λ /2$ CPW 腔， $ω_{r} = π / (l Z_{r} C_{0})$ ，电压波腹处的量子化电压为

\hat{V} = V_{zpf} (a + a^{†}), V_{zpf} = \frac{ℏ ω _{r}}{l C _{0}} = ω_{r} \frac{ℏ Z _{r}}{π}

即零点电压随 $Z_{r}$ 增长——这是高阻抗路线的核心标度关系。几何上，CPW 的电容与电感可由保角映射（conformal mapping）计算： $C = 4 ε_{0} ε_{eff} K (k_{g}) / K (k_{g}^{'})$ ， $L = μ_{0} K (k_{g}^{'}) / (4 K (k_{g}))$ ，其中 $K$ 为第一类完全椭圆积分、 $k_{g} = w / (w + 2 s)$ 由中心导体宽 $w$ 与地间距 $s$ 决定；增大 $s$ 、减小 $w$ 分别减小电容、增大电感，是几何层面提高 $Z_{r}$ 的手段，但可调范围有限。

电偶极耦合强度

在电偶极近似（量子点尺度 ~100 nm 远小于腔波长）下，相互作用哈密顿量为 $\hat{H}_{c} = \hat{d} \cdot \hat{E}$ 。设量子点电偶极矩为 $r e$ 、偶极方向与腔电场平行，腔电压经电容分压系数 $ν = C_{c} / (C_{c} + C_{d})$ 耦合到量子点，得到

g_{0} = \frac{r ν}{ℏ s} \frac{ℏ ω _{r}}{l C _{0}} = \frac{r ν}{s} ω_{r} \frac{Z _{r}}{π ℏ}

其中 $s$ 为量子点到地的有效距离。同一结果的常用等价写法是以电阻量子 $R_{Q} = h / e^{2} \approx 26$ kΩ 归一化：

g_{0} = ω_{r} c_{c} \frac{2 Z _{r}}{R _{Q}}

$c_{c}$ 为耦合电极到量子点的杠杆臂（lever arm）。两种写法都给出 $g_{0} \propto Z_{r}$ ：腔频必须锚定在比特频段，阻抗就成为唯一可工程化放大的因子。量子点本征基下的有效横向耦合还要乘以混合角因子， $g_{eff} = g_{0} sin θ = 2 t_{c} g_{0} / (ℏ ω_{q})$ （见Jaynes–Cummings 模型）。作为量级估计， $Z_{r}$ 从 50 Ω 提高到 1 kΩ 带来约 $20 \approx 4.5$ 倍的耦合增强；论文中 $Z_{r} \approx 3.5$ kΩ 的 TiN 腔相对 50 Ω 腔理论上可提升约 8.4 倍。

两条实现路线

由于 $Z_{r} \propto L_{0}$ （ $L_{0}$ 为单位长度电感），核心问题是把电感做大。实验上有两条成熟路线。

SQUID 阵列腔

约瑟夫森结在小电流下是强非线性电感。由约瑟夫森方程 $I = I_{c} sin φ$ 与 $d φ / d t = 2 e V /ℏ$ ，结合 $V = L_{J} d I / d t$ 得结电感

L_{J} = \frac{Φ _{0}}{2 π I _{c} cos φ} = \frac{L _{J 0}}{cos φ}

$Φ_{0} = h /2 e$ 为磁通量子。对称 SQUID 是两个结并联成的环路，干涉使临界电流 $I_{c S} (Φ_{m}) = 2 I_{c} ∣ cos (π Φ_{m} / Φ_{0}) ∣$ ，从而

L_{S J} (Φ_{m}) = \frac{L _{J}}{2} cos \frac{π Φ _{m}}{Φ _{0}}^{- 1}

电感可被穿过环路的外加磁通 $Φ_{m}$ 原位调节。单个结的非线性太强、能级间隔不等，无法直接用作线性谐振器；把 $N$ 个 SQUID 串联成分布式SQUID 阵列腔可以摊薄非线性（仅在高光子数下显现），同时保留磁通可调性。对节点磁通做傅里叶展开后，阵列哈密顿量对角化为一系列模式

ω_{k} = ω_{0} \frac{1 - cos ( π k / N )}{\frac{C _{d 0}}{2 C _{S}} + ( 1 - cos \frac{π k}{N} )}

其中 $C_{d 0}$ 是每个 SQUID 的对地电容、 $C_{S}$ 是 SQUID 自身电容、 $ω_{0} = 1/ L_{S} C_{S}$ 是单个 SQUID 的等离子体频率（plasma frequency）。基频 $k = 0$ 模式即工作模式，满足 $ω_{r} \propto 1/ L_{S} (Φ_{m})$ ，扫磁场即可原位调节腔频与阻抗——这是 SQUID 阵列路线相对材料路线的独有优势，历史上同一结构也被用于制备参量放大器。

高动态电感材料腔

第二条路线利用强无序超导薄膜的动态电感（kinetic inductance）：库珀对具有惯性，交流驱动下无法瞬时响应，其动能 $E_{k} = \frac{1}{2} L_{k} I^{2}$ 形式上就是电感储能。对长 $l$ 、宽 $w$ 、厚 $h$ 的超导纳米线

L_{k} = \frac{m _{e} l}{2 n _{s} e ^{2} w h}

$n_{s}$ 为库珀对密度。单位面积动态电感（方块电感，sheet inductance） $L_{s} = m_{e} / (2 n_{s} e^{2} h)$ 是选材的横向比较标准；单位长度电感 $L_{0} \propto 1/ (w h)$ ，因此工艺上尽量做窄中心导体、做薄薄膜（厚度受膜质量稳定性限制，典型 8–11 nm）。借助磁穿透深度 $λ^{2} (T) = m_{e} / (μ_{0} n_{s} (T) e^{2})$ 可写成 $L_{k} (T) = μ_{0} λ^{2} (T) l / (w h)$ ，故优先选择穿透深度大的材料；按 Ginzburg–Landau 关系 $n_{s} (T) \approx n_{s} (0) (1 - T / T_{c})$ ，动态电感在 $T \to T_{c}$ 时发散式增强。动态电感占总电感的比例 $α = L_{k} / (L_{k} + L_{m})$ 称动态电感分数，高阻抗腔中 $α$ 可超过 90%。常用材料包括 NbTiN、TiN、NbN 与颗粒铝（granular aluminum）等。

参数与量级

本站论文中实际制备并用于量子点耦合实验的高阻抗腔：

腔型	$Z_{r}$	$ω_{r} /2 π$	$κ /2 π$	关键工艺参数	来源
常规 50 Ω CPW 腔（参照）	50 Ω	4–8 GHz	视耦合设计而定	标准阻抗匹配	—
SQUID 阵列反射腔	约 1 kΩ	磁通可调	约 30–60 MHz	38 个 SQUID 串联，Al/AlO $_{x}$ /Al 双角度斜蒸发
NbTiN 透射腔	约 2 kΩ	GHz 量级	约 11 MHz	11 nm 膜，中心导体 $w \approx 0.32$ µm，距地 20 µm
TiN $λ /2$ 腔	约 3.5 kΩ	4.993 GHz	2.2 MHz	10 nm 膜， $T_{c} \approx 3.5$ K， $L_{k} = 265.9$ pH/□

耦合强度的实际收益：2017 年 Wallraff 组用 SQUID 阵列腔把 GaAs 双量子点的耦合从早期 $g /2 π \approx 6.7$ MHz 提升到 $g /2 π \approx 119$ MHz 并首次实现门控量子点的强耦合；论文的 NbTiN 高阻抗反射腔上测得两个电荷比特的 $2 g_{0} /2 π$ 分别为 74 MHz 与 119 MHz；论文的 3.5 kΩ TiN 腔支撑了 $g_{0} /2 π = 175$ MHz 的电荷比特强耦合。半导体 cQED 对腔阻抗的典型设计目标为 $1 \sim 2$ kΩ。

耗散与实验特征

腔的总耗散 $κ = κ_{ext} + κ_{int}$ ，品质因数 $Q = ω_{r} / κ$ 。外部耗散来自与馈线的耦合电容，端口 $ν$ 处

κ_{ν} = \frac{2}{π} ω_{r}^{3} Z_{r} Z_{0, ν} C_{ext, ν}^{2}

注意 $κ_{ν} \propto Z_{r}$ ：阻抗越高，同样的耦合电容下外耦合越强，因此高阻抗腔必须显著减小耦合电容才能保持临界耦合，这也是高阻抗腔难以直接匹配 50 Ω 馈线的定量根源。内部耗散的主要通道是超导准粒子电阻损耗、介质与界面缺陷中的二能级系统（two-level system，TLS）介电损耗，以及量子点电极的微波泄漏——后者常在量子点电极上集成片上滤波器抑制。

测量上，用矢量网络分析仪测透射/反射系数即可提取 $ω_{r}$ 、 $κ$ 与 $Q$ ：

S_{21} (ω) = \frac{κ _{1} κ _{2}}{i ( ω _{r} - ω ) + κ /2}, S_{11} (ω) = \frac{κ _{ext}}{i ( ω _{r} - ω ) + κ /2} - 1.

实际谱线常因寄生传输通道、阻抗失配或感容混合耦合而偏离对称洛伦兹线型，拟合时需引入 Fano 因子修正；高阻抗腔中细线与介质参与度更高，这类不对称尤为常见。

设计代价与局限

损耗随阻抗上升：细线、薄膜与强电场增大了表面与介质 TLS 的参与度；SQUID 腔中结参数不均匀与氧化层缺陷使 $κ /2 π$ 达 30–60 MHz，材料腔（NbTiN）可把 $κ /2 π$ 压到约 11 MHz、TiN 腔到 2.2 MHz。
磁场兼容性：SQUID 阵列的电感由磁通调控，对外磁场极其敏感，与需要面内磁场的自旋比特实验冲突；高动态电感材料腔（尤其 NbTiN， $T_{c}$ 高、临界场大）磁场抗性更好，是自旋–光子耦合实验的主流选择。
非线性与功率上限：SQUID 阵列只在光子数较少时线性；动态电感材料的非线性同样在强驱动下显现。
匹配与封装：高 $Z_{r}$ 使外耦合设计窗口变窄（ $κ_{ν} \propto Z_{r} C_{ext}^{2}$ ），电极引线还引入微波泄漏通道；倒装焊（flip-chip）三维集成被提出用于隔离电极耗散与介电损耗、进一步提高 $Q$ 。
量子点侧的代价：为获得大电偶极矩常需增大点间距或调整栅极结构，与电荷噪声保护、比特操控之间存在折衷。

与其他概念的关系

高阻抗腔是微波谐振腔在半导体 cQED 中的专用形态：它放大的是电荷–光子耦合的全局强度 $g_{0}$ ，而实际进入Jaynes–Cummings 模型的有效耦合 $g_{eff} = g_{0} sin θ$ 还取决于量子点的混合角。阻抗提升直接服务于强耦合判据 $g > κ, γ$ 的达成与真空 Rabi 劈裂的观测；在色散区，它同时放大色散频移 $χ = g^{2} /Δ$ ，提升色散读出的信噪比与灵敏度。经微磁体获得电荷混合的自旋比特（自旋–光子耦合， $g_{s} \propto g_{c}$ ）同样受益于高阻抗；多个比特共享高阻抗腔模则构成腔介导远程耦合的硬件基础。SQUID 阵列腔词条详述其磁通可调性与阵列电磁学。

量子点百科

探索

高阻抗谐振腔
