双量子点

双量子点把两个"人造原子"放进同一可控电路。它既是研究分子式杂化的最小系统，也是电荷、自旋和混合编码量子比特的基本器件。

物理图像：从人造原子到人造分子

双量子点（double quantum dot，DQD）由两个量子点通过隧穿势垒与互电容串联或并联而成。当两个点空间距离足够近时，左右两点的局域态因隧穿而发生杂化，形成成键与反键类分子轨道——双量子点因此被称为”人造分子”（artificial molecule）。它在量子比特家族中扮演双重角色：

• 作为研究分子式杂化（hybridization）的最小平台：通过调节失谐 $\epsilon$ 与点间隧穿耦合 $t_c$，实验上能完整扫过局域–非局域转变的相图；
• 作为多类量子比特的物理载体：同一器件只需选择不同的子空间编码，即可承载电荷比特、单态–三重态量子比特与各类衍生比特。

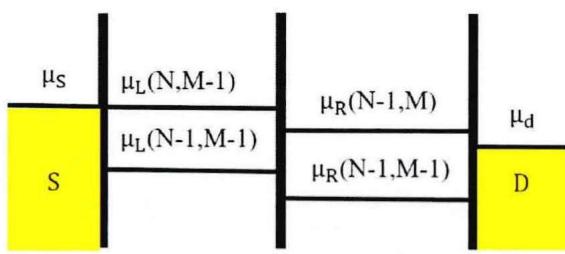

双量子点器件结构与电子传输示意图

两种几何：串联与并联

按两点的空间排列与电子输运路径，双量子点分两类（论文 1.4.3 节）：

• 串联双量子点（series DQD）：两量子点首尾相接，电子必须依次通过左点再通过右点才能从源极到达漏极。两个点分别以隧穿率 ${\Gamma }_L$、${\Gamma }_R$ 与源漏库耦合，点间耦合 $t_c$ 由中间势垒控制。绝大多数电荷/自旋比特实验采用此种结构；
• 并联双量子点（parallel DQD）：两量子点各自独立地同时与源、漏两个电子库耦合，电子只需经过其中一个点即可形成电流。两点各自的隧穿率记为 ${\Gamma }_{L1}$、${\Gamma }_{R1}$、${\Gamma }_{L2}$、${\Gamma }_{R2}$，点间仍存在耦合 $t_c$。

本词条后文主要以串联双量子点为模型——并联双点的等效电路与能级分析类似，只需把隧穿路径改成两个并联通道。

理论模型

等效电路与两类耦合

串联双量子点的经典图像是一个电容–电阻网络（论文式 1.5；论文式 1.17–1.21）。左点 1 与右点 2 分别通过电容 $C_{g1}$、$C_{g2}$ 与柱塞栅 $V_{g1}$、$V_{g2}$ 耦合，通过电容 $C_L$、$C_R$ 与源、漏电子库耦合；两点间经互电容 $C_m$ 与隧穿电阻 $R_m$ 相互作用耦合。每个点的总电容为

$$C_{1(2)}=C_{L(R)}+C_{g1(2)}+C_m.$$

互电容 $C_m$ 引起纯粹的静电相互作用（电荷感应电荷），隧穿耦合 $t_c$（等价于混频矩阵元 $\Delta$）则把两个点的量子态杂化。两者大小可独立调节：$C_m$ 由几何间距与介电环境决定，$t_c$ 则通过夹在两点间的势垒栅电压指数式压低或抬高。

最小哈密顿量与避免交叉

只关心电荷自由度时，取左右局域态 $\{|L⟩,|R⟩\}$ 为基，双量子点构成一个二能级系统。引入失谐（detuning） $\epsilon =E_R-E_L$ 与隧穿耦合 $t_c$，最小哈密顿量为

$$H=\frac{\epsilon }{2}{\sigma }_z+t_c{\sigma }_x$$

其中 ${\sigma }_z=|R⟩⟨L|-|L⟩⟨R|$、${\sigma }_x=|L⟩⟨R|+|R⟩⟨L|$。本征值为

$$E_{\pm }=\pm \frac{1}{2}\sqrt{{\epsilon }^2+4t_c^2}$$

在 $\epsilon =0$ 处形成大小为 $2t_c$ 的能隙——避免交叉（avoided crossing），或称反交叉（anti-crossing）。对应本征态为最大混合态 $(|L⟩\pm |R⟩)/\sqrt{2}$。

失谐 $\epsilon$ 完全由电极电压决定：$\epsilon$ 实质上是两个柱塞栅压差的线性组合；隧穿耦合 $t_c$ 则由势垒栅独立控制。这一解耦使得双量子点成为一个可”全电控”的参数化二能级系统，是几乎所有衍生比特的通用底座。

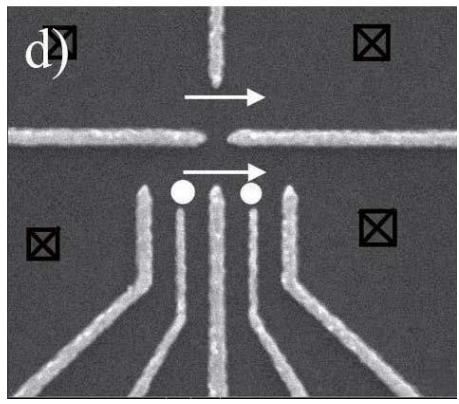

串联/并联双量子点的电路示意与扫描电镜照片

静电能与电化学势

完整描述需要回到常相互作用框架。设左、右点电子占据数分别为 $(N_1,N_2)$，静电能为（论文式 1.17）

$$U(N_1,N_2)=\frac{1}{2}{N}_1^2{E}_{C1}+\frac{1}{2}{N}_2^2{E}_{C2}+N_1{N}_2{E}_{Cm}+f(V_{g1},V_{g2})$$

其中三点特征充电能为

$$E_{C1}=\frac{e^2}{C_1}\frac{1}{1-C_m^2/(C_1{C}_2)},E_{C2}=\frac{e^2}{C_2}\frac{1}{1-C_m^2/(C_1{C}_2)},E_{Cm}=\frac{e^2}{C_m}\frac{1}{C_1{C}_2/C_m^2-1}.$$

两点各自的电化学势定义为向该点增加一个电子所需的最小能量（论文式 1.22–1.23）：

$${\mu }_1(N_1,N_2)=U(N_1,N_2)-U(N_1-1,N_2)=\left(N_1-\frac{1}{2}\right)E_{C1}+N_2{E}_{Cm}-\frac{1}{e}\left(C_{g1}{V}_{g1}{E}_{C1}+C_{g2}{V}_{g2}{E}_{Cm}\right)$$ $${\mu }_2(N_1,N_2)=U(N_1,N_2)-U(N_1,N_2-1)=\left(N_2-\frac{1}{2}\right)E_{C2}+N_1{E}_{Cm}-\frac{1}{e}\left(C_{g1}{V}_{g1}{E}_{Cm}+C_{g2}{V}_{g2}{E}_{C2}\right).$$

零偏压下平衡占据是同时满足 ${\mu }_1(N_1,N_2)<0$ 与 ${\mu }_2(N_1,N_2)<0$ 的最大 $(N_1,N_2)$——即 $U(N_1,N_2)$ 最小的电荷组态。$C_m\to 0$ 时 $E_{Cm}\to 0$，$U$ 分解为两个独立单点能量之和；$C_m/C_{1(2)}\to 1$ 时系统等价于电荷数为 $N_1+N_2$ 的单点。两个极限之间正是”人造分子”区。完整的蜂窝图边界方程推导与三相点位置见电荷稳定图。

混合角

在电荷基 $\{S(0,2),S(1,1)\}$ 下，沿失谐改变系统可调出有效交换能

$$J(\epsilon )=\frac{\epsilon +\sqrt{{\epsilon }^2+4{\Delta }^2}}{2}.$$

更常用的做法是引入混合角（mixing angle）

$$\theta =\arctan \left(\frac{2\Delta }{\epsilon }\right)$$

把绝热本征态写成

$$|+⟩=\cos \frac{\theta }{2}|L⟩+\sin \frac{\theta }{2}|R⟩,|-⟩=-\sin \frac{\theta }{2}|L⟩+\cos \frac{\theta }{2}|R⟩.$$

$\theta$ 是描述电荷混合程度的几何参数：在 $|\epsilon |\gg \Delta$ 时 $\theta \to 0$ 或 $\pi$，本征态退化为纯局域态；在 $\epsilon =0$ 时 $\theta =\pi /2$，左右完全混合。混合角的梯度 $d\theta /d\epsilon$ 在电荷比特与微波腔耦合中格外重要：在电荷–光子耦合系统中，有效耦合强度 $g_{\mathrm{eff}}=g_0\sin \theta$ 被 $\sin \theta$ 调制，在 $\epsilon =0$ 处达到最大。

从最小哈密顿量到完整 Hubbard 模型

当电荷态子空间不再仅限 $(1,1)$ 与 $(0,2)$，或需要考虑自旋、轨道自由度时，最小模型须升级为 Hubbard 哈密顿量：

$$H=-\sum _i{\mu }_i{n}_i-\sum _{ij}{t}_{ij}\left(c_i^{†}{c}_j+h.c.\right)+\sum _i\frac{U_i}{2}{n}_i(n_i-1)+\sum _{ij}{U}_{ij}{n}_i{n}_j$$

其中 $n_i=c_i^{†}{c}_i$ 是第 $i$ 点的粒子数算符，$U_i$、$U_{ij}$ 来自电容网络，$t_{ij}$ 是隧穿矩阵元。Hubbard 模型与常相互作用模型的对应关系是

$$U_i=\frac{e^2(C_i+{\sum }_j{C}_{ij})}{C_{\Sigma }^2},U_{ij}=\frac{e^2{C}_{ij}}{C_{\Sigma }^2}$$

其中 $C_{\Sigma }$ 是所有等效电容之和。去掉跃迁项 $H_t$ 时回到经典蜂窝图；保留 $H_t$ 时反交叉位置和形貌随之改变，与实验的精细结构吻合。

三相点与偏压三角形

零偏压下，电子依次通过双点的输运条件 ${\mu }_S={\mu }_1={\mu }_2={\mu }_D$ 只在蜂窝图三条边的交汇处满足，称为三相点（triple point）。三相点分两类（论文图 1.10(d)）：

• 电子型：电子沿”源 $\to$ 左点 $\to$ 右点 $\to$ 漏”顺序隧穿；
• 空穴型：等效于一个空穴沿”源 $\to$ 右点 $\to$ 左点 $\to$ 漏”反向隧穿。

施加有限源漏偏压 $V_{SD}$ 后，简并条件放宽为偏压窗口内的一组不等式，每个三相点在相图上展开为偏压三角形（bias triangle）。三角形的三条边分别对应 ${\mu }_1$ 与源极费米面对齐、两点化学势互相对齐、${\mu }_2$ 与漏极费米面对齐；边长正比于偏压大小，是提取杠杆臂的标准手段：

$$e{V}_{SD}={\alpha }_{i}e\delta V_{gi},{\alpha }_i=\frac{C_{gi}}{C_i}.$$

论文在 Ge 纳米线双量子点中（$V_{SD}=2\mathrm{mV}$）直接量出偏压三角形边长，给出 ${\alpha }_L=0.14$、${\alpha }_R=0.13$；进一步提取 $C_{G2}=6.7\mathrm{aF}$、$C_{G4}=6.2\mathrm{aF}$，$C_L\approx C_R\approx 47\mathrm{aF}$，对应充电能 $E_{CL}\approx 4.3\mathrm{meV}$、$E_{CR}\approx 4.6\mathrm{meV}$。

偏压进一步增大时激发态进入窗口，三角形内部出现与边平行的激发态电导线，可用于读出单态–三重态量子比特等体系的能级间距。论文中即在偏压三角形底部观测到 $T(2,0)$–$S(2,0)$ 的能级差 ${\Delta }_{ST}\approx 1.1\mathrm{meV}$。

参数与量级

量	典型值 / 范围	来源
反交叉能隙 $2t_c$（电荷比特）	$20.7\mu \mathrm{eV}\approx 5\mathrm{GHz}$（GaAs，门控定义）	（拉比频率标定）
充电能 $E_{C1},E_{C2}$	$1.5\mathrm{meV}$（浅刻蚀 GaAs 单点）；$4$–$6\mathrm{meV}$（锗硅纳米线空穴点）	、
充电能 $E_{C1},E_{C2}$（双量子点）	$4.3\mathrm{meV}$、$4.6\mathrm{meV}$（Ge 纳米线双点）
点间隧穿 $t_c$（自旋阻塞提取）	$45\pm 5\mu \mathrm{eV}$（Ge 纳米线双点，自旋轨道 $t_{SO}=27\pm 3\mu \mathrm{eV}$）
杠杆臂 ${\alpha }_i=C_{gi}/C_i$	$0.14$、$0.13$（Ge 纳米线双点）
栅电容 $C_{gi}$	$6.7\mathrm{aF}$（左）、$6.2\mathrm{aF}$（右）（Ge 纳米线双点）
耦合电容比 $C_m/C_{1(2)}$	$\sim 0$（弱）$/0.5$（人造分子区）$/1$（强）	、
$(0,2)$ 单态–三重态能级差 $E_{ST}$	数百 $\mu$eV（GaAs 约 $400\mu \mathrm{eV}$）；Ge 双点约 $1.1\mathrm{meV}$（多空穴）	、
Ge 纳米线双点朗德 $g$ 因子	$3.4\pm 0.2$
工作温度	$30\mathrm{mK}$（稀释制冷机）	（GaAs）

实验特征与测量

电荷稳定图

双量子点最常用的”地图”是电荷稳定图：扫描两个柱塞栅压 $V_{g1},V_{g2}$，记录使系统能量最低的电荷组态 $(N_1,N_2)$。它分弱、中、强三种形态（论文图 1.7）：

• 弱耦合（$C_m/C_{1(2)}\sim 0$）：矩形网格，相当于两个独立单点的库仑阻塞峰叠加；
• 中间耦合（$C_m/C_{1(2)}\sim 0.5$）：六边形蜂窝——典型的人造分子工作区；
• 强耦合（$C_m/C_{1(2)}\sim 1$）：斜向平行线族，等价于一个大单点。

实验上观测蜂窝图有两种主流方法。直接输运测量源漏电流或微分电导：信号只在三相点与偏压三角形附近出现，蜂窝内部是一片”黑”。电荷传感（QPC 电荷传感器、SET 或射频反射测量）则可在整个相图上描出全部电荷转移线，并数出每个 $(N_1,N_2)$ 的绝对电子数；后者测量速度远高于传统方法。

论文在 Ge 纳米线双量子点中演示了”高度可调”的隧穿耦合：在固定 $V_{SD}=0.5\mathrm{mV}$ 时，把中间栅 $V_{G3}$ 从 $0\mathrm{V}$ 调到 $-0.04\mathrm{V}$，可以直接把蜂窝图从清晰锐利的分立三相点形态过渡到模糊蜂窝、再到典型蜂窝——整个形态演化即 $t_c$ 标定的图像化。

自旋阻塞与自旋–电荷转换

把自旋自由度纳入图像后，双量子点出现一种标志性的实验现象——泡利自旋阻塞（Pauli spin blockade，PSB）。它由两个事实共同导致（论文 2.2.2 节）：

1. 点间隧穿保持自旋守恒；
2. 同一轨道的两个电子不能同自旋（泡利不相容原理）。

考虑 $(1,1)$–$(0,2)$ 跃迁区。负失谐 $\epsilon <0$ 时电子分居两点，$(1,1)$ 单态 $S$、三重态 $T_{0,\pm }$ 近似简并；正失谐 $\epsilon >0$ 时基态是 $S(0,2)$，$T_{0,\pm }(0,2)$ 因一个电子必须占据激发轨道而高出 $E_{ST}$（GaAs 中约 $400\mu \mathrm{eV}$）。两个电子态在 $\epsilon <0$ 时构成有效二能级系统，在 $\epsilon >0$ 时单态可顺利进入 $(0,2)$ 而三重态被阻塞——这就是自旋到电荷的转换（spin-to-charge conversion），把不可直接读出的自旋态映射为 $(1,1)$ 与 $(0,2)$ 两种电荷构型。两种共三种方式可在实验上观测 PSB：

• 输运法：在源漏间加偏压，反偏压下循环 $(0,1)\to (1,1)\to (0,2)\to (0,1)$ 在形成三重态时中断，对应偏压三角形内电流被抑制；正偏压下循环反向、只经过 $S(0,2)$，电流畅通。正反偏压的不对称（整流特征）是 PSB 的输运指纹；
• 脉冲栅法：不依赖电流，先在 $(0,1)$ 区初始化、再到加载点无自旋选择地装入第二个电子（$S$ 与三个 $T$ 近似等概率），最后脉冲到 $(0,2)$ 区内的测量点停留大部分周期；当测量点落在由三条电荷跃迁延长线围成的”阻塞三角形”内时，QPC 信号介于 $(1,1)$ 与 $(0,2)$ 之间——证明部分时间系统被阻塞在 $(1,1)$。论文样品上由信号衰减拟合给出三重态弛豫时间约 $70\mu \mathrm{s}$；
• 偏压三角形法：论文在 Ge 纳米线双量子点中比较正反偏压下的三角形：正向偏压三角形底部基态线上电流被抑制，发生 PSB；反向偏压三角形畅通无阻。从阻塞三角形宽度读出 ${\Delta }_{ST}\approx 1.1\mathrm{meV}$；在不同磁场下重复此测量，得到 ${\Delta }_{ST}(B)={\Delta }_{ST}(0)-g{\mu }_{B}B$，线性拟合给出 $g=3.4\pm 0.2$。

非零磁场下三重态 $T_{\pm }$ 进一步发生塞曼劈裂，漏电流随磁场呈”谷形”特征。Ge 纳米线双量子点的强自旋轨道耦合使 $S$、$T$ 在外磁场下混合解除阻塞，产生漏电流的双峰结构。论文用

$$I(B)={\Gamma }_{\mathrm{rel}}\frac{(\omega -B^2+{\tau }^2)[\omega (1+4\gamma )+B^2-{\tau }^2]}{6\gamma {\omega }^2+2B^2{\eta }^2{t}^2},\tau =t\sqrt{1+3{\eta }^2}$$

拟合漏电流，提取 $t\approx 45\pm 5\mu \mathrm{eV}$、$t_{SO}\approx 27\pm 3\mu \mathrm{eV}$。

从双量子点到衍生比特

双量子点的真正威力在于同一硬件承载多种编码：

• 电荷比特：取 $|L⟩$、$R⟩$ 为计算基，最小哈密顿量即上文二能级模型。失谐 $\epsilon$ 控制 $z$ 轴、隧穿耦合 $t_c$ 控制 $x$ 轴，脉冲、微波或绝热扫描分别实现突变、共振和能级跟随操控；
• 单态–三重态比特：取 $|S(1,1)⟩$ 与 $|T_0(1,1)⟩$ 为计算基，$z$ 轴由交换能 $J(\epsilon )$ 给出（全电控），$x$ 轴由两点磁场差给出；
• 混合与共振交换比特：把比特子空间扩展到 $(0,2)$–$(2,0)$ 与 $(1,1)$ 的三电子/三空穴区；
• 光子辅助隧穿与LZSM 干涉：在双量子点失谐上叠加单色或脉冲驱动，重复穿越反交叉得到相干干涉条纹——论文在 GaAs 双量子点上观察到 14 阶光子过程，并证明其本质是 LZS 干涉；
• 腔杂化：双量子点整体充当微波腔的”人工原子”，耦合强度由电偶极与混合角共同决定，是cQED在半导体中的主要载体。

双量子点也是构造更大系统的基本单元——三量子点、四量子点阵列与量子元胞自动机都以它为基本构建块。

与其他概念的关系

• 半导体量子点：双量子点由两个单点组成，继承了库仑阻塞、电化学势、隧穿耦合等所有单点概念；
• 常相互作用模型：给出双量子点电容网络与静电能的定量预言；
• 电化学势 ${\mu }_1,{\mu }_2$ 的简并条件定义了蜂窝图的全部边界；
• 充电能 $E_{C1},E_{C2},E_{Cm}$ 决定蜂窝沿栅压方向的周期与原胞被劈开的间距；
• 隧穿耦合 $t_c$ 使三相点附近出现量子弯曲，决定反交叉能隙 $2t_c$；
• 电荷稳定图：双量子点的标准观测图，蜂窝结构与偏压三角形是其全部信息；
• 库仑阻塞与库仑菱形：在单点层面是同一阻塞条件的另一面，推广到双点变为蜂窝；
• 电荷量子比特：以双量子点中单电子的左右局域态为逻辑基，最小哈密顿量与本词条 §理论模型一节完全相同；
• 单态–三重态量子比特：以 $(1,1)$ 区两电子自旋态为逻辑基，使用本词条的”自旋阻塞”作为读出；
• Landau–Zener 跃迁与LZSM 干涉：以双量子点的反交叉为分束器，多次穿越构成普适单比特旋转；
• 光子辅助隧穿：双量子点失谐上的周期驱动，PAT 图像与 LZS 图像在强微波下趋于一致；
• 电荷–光子耦合：双量子点通过电偶极与微波腔耦合，有效强度 $g_{\mathrm{eff}}\propto \sin \theta$ 在 $\epsilon =0$ 处最大；
• QPC 电荷传感与射频反射测量：在蜂窝图上读出全部电荷转移线的标准手段。
