Heavy-hex 布局码是 IBM 为其超导处理器的 heavy-hex 耦合图（度 3 的蜂窝型格）定制的纠错码家族。原始方案由 Chamberland、Zhu、Yoder、Hertzberg 与 Cross 在 2019 年提出（PRX 2020）：数据与测量比特放在低度图的顶点与边上，用 flag 比特做容错测量，得到 heavy-square 与 heavy-hex 两个子系统码。必须如实记住的代价是：heavy-hex 码的 X 型稳定子权重随距离线性增长（extensive），因此它像 Bacon–Shor 码一样没有错误阈值——2026 年的 dynamic compass 码用动态测量调度修复了这个缺陷并在 156 比特 Heron 阵列上实验验证。
为什么是 heavy-hex：工程动机
超导格点不是任意连通图。完整方格（度 4）带来三个工程问题：频率碰撞（frequency crowding，读出与控制谐振器的密集布线使串扰加剧）、布线密度与热管理。IBM 的解法是把量子比特放在蜂窝格的顶点与边上：格点度数降到 3，谐振器只需走三个方向，频率碰撞数降低数个量级Chamberland et al. 2020 (PRX)。代价是连通性：表面码的权重 4 稳定子不再原生可测——QEC 必须为度 3 图重新设计。
原始 heavy-hex 码：混合子系统构造与无阈值代价
Chamberland 等的构造把数据比特放在顶点、测量比特放在边与顶点上，得到一族 CNOT 邻接限制在低度图内的子系统码Chamberland et al. 2020 (PRX)：
- heavy-square 码：度 4 图上的表面码型布局，权重 4 检查原生可测；
- heavy-hex 码：度 3 蜂窝格上的混合 surface/Bacon–Shor 子系统码——同一码内，Z 型错误由表面码型权重 4 检查保护，X 型错误由 Bacon–Shor 型规范测量（权重 2）合成，宏观 X 稳定子的权重随距离 d 线性增长；
- 容错性靠 flag 比特兜底：测量高权重检查时挂一个辅助比特，单故障发生时 flag 翻转、警告译码器重构传播路径（见syndrome-extraction）。
致命之处恰在 extensive 稳定子：提取一轮综合征需要 次规范测量，错误在轮内累积——增大距离不再单调压低逻辑错误率，不存在渐近阈值，与 Bacon–Shor 码同病Lee et al. 2026 (arXiv)。因此 heavy-hex 码是”为连通性牺牲阈值”的权宜码：小距离实例能用，扩展不了。
2024–2025：策略横评与表面码嵌入

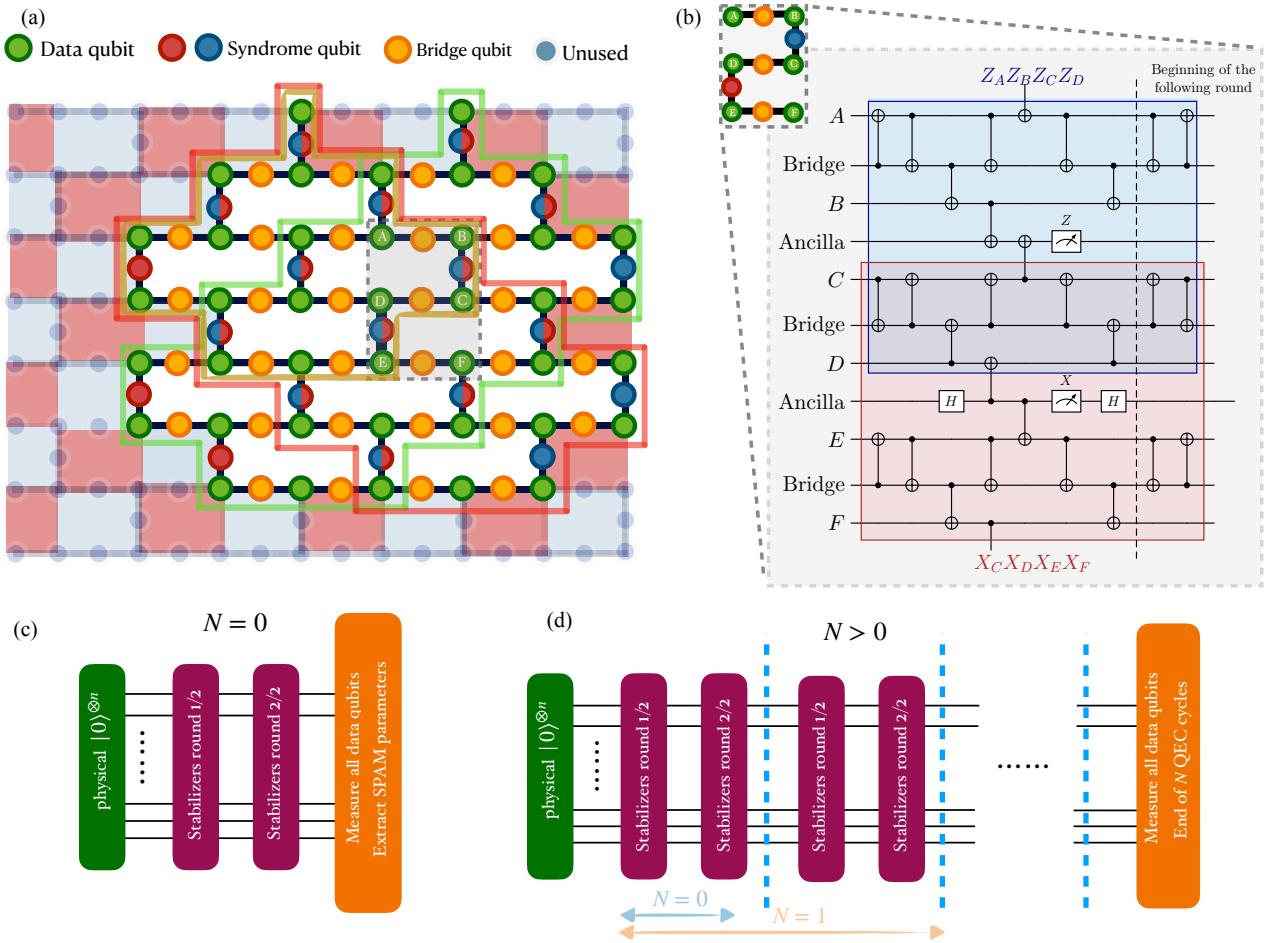

Benito–López–Peropadre 对 heavy-hex 格上三种 QEC 策略（子系统码、嵌入表面码、flag 方案）做了系统对比，给出按物理错误率分区的选码地图Benito et al. 2025 (Quantum)。Vezvaee 等 2025 年则在真实 Heron 处理器上走另一条路：把旋转表面码嵌入 heavy-hex——用 depth-minimizing 的 fold-unfold SWAP 序列加桥接比特把方格 patch 贴进度 3 格，配合 gap-aware 动力学解耦压掉闲置段的相干 ZZ 串扰，实现 的各向异性标度（见rotated-surface-code）Vezvaee et al. 2025 (arXiv)。
2026：dynamic compass 码修复阈值

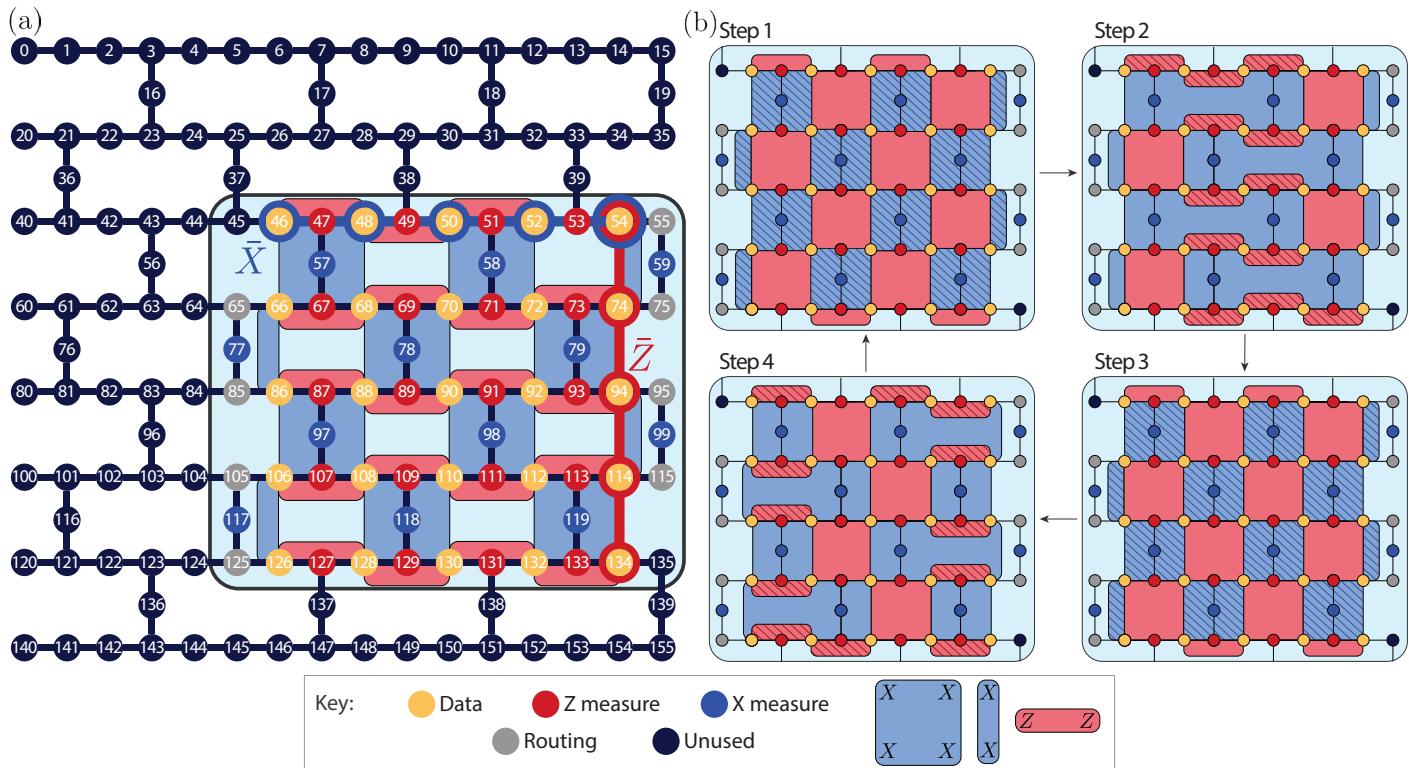

Lee 等（悉尼大学 + IBM）的 dynamic compass 码在同一 heavy-hex footprint 上更换提取协议：权重 2 与权重 4 的规范校验按动态调度交替测量（dynamic sequence），使有效检查不再 extensive——码因此重新获得阈值、可扩展Lee et al. 2026 (arXiv)。实验侧：
- d=5 实例跑在 IBM Heron r3 的 156 比特阵列上（与 heavy-hex 码同 footprint）；

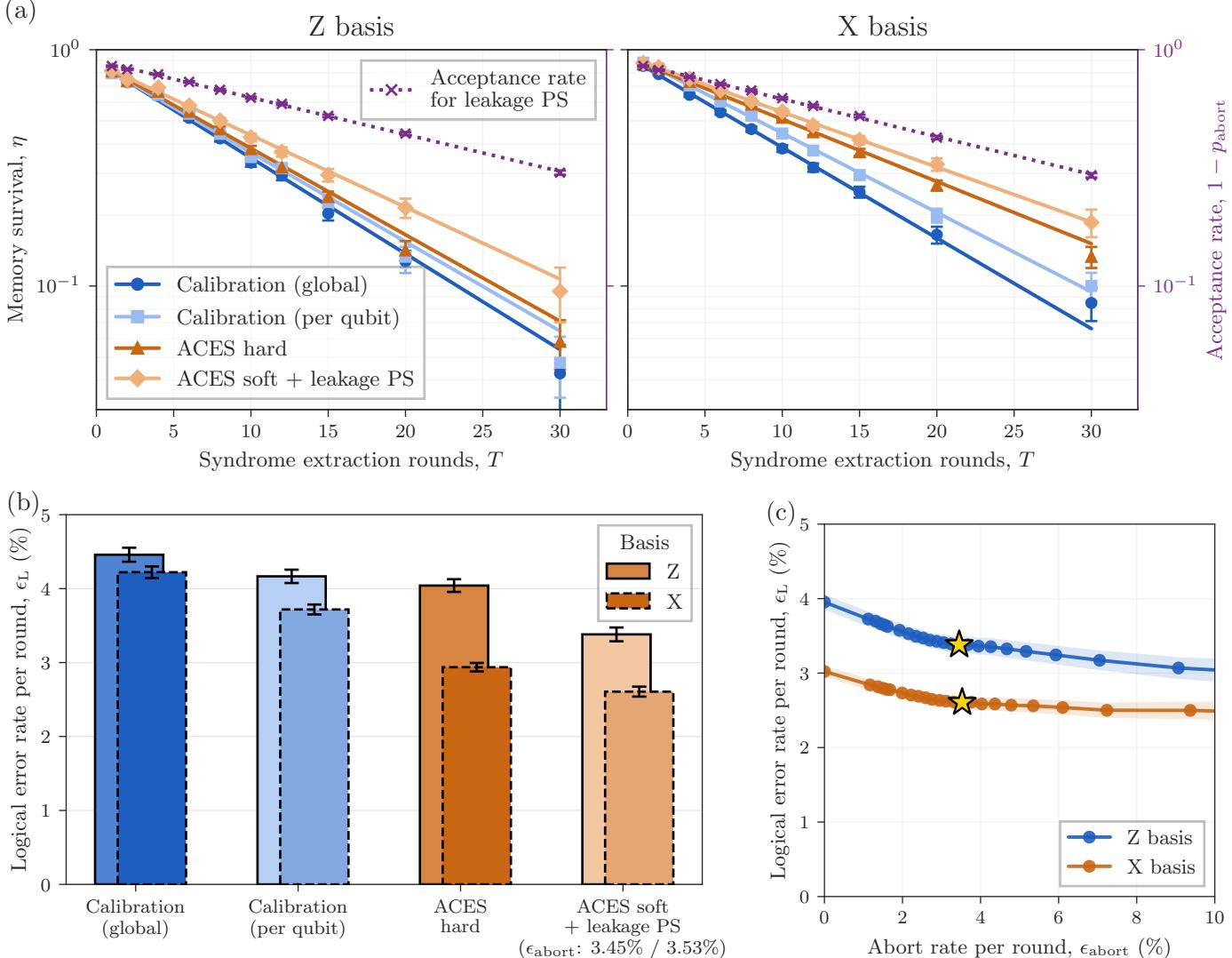

- 用 ACES（averaged circuit eigenvalue sampling）提取逐门逐层的上下文相关噪声模型，做噪声知情译码；配合 IQ 数据软译码与漏损检测后选择，逻辑错误率相比基准译码改善最高 38.3%（ACES 模型贡献 30.4%(X)/9.4%(Z)，soft+leakage 贡献 24–38%）。
读法小结
heavy-hex 系码的故事是一则”约束驱动演化”的标本：工程约束（度 3、频率）→ 权宜子系统码（无阈值）→ 两条修复路线（SWAP 嵌入旋转码 vs 动态调度子系统码）→ 2026 年在真实硬件上的正面对比。它与bacon-shor、subsystem-codes共享规范结构语言，与rotated-surface-code竞争同一 footprint，开销与性能的横评见topological-code-comparison。
