把量子线路当作状态、把"下一步施加哪条变换规则"当作动作，Fösel 等在 2021 年首次证明：线路变换的调度这件事可以被深度强化学习学出来——12 比特随机线路上平均深度降低 27%、门数降低 15%，超过同数据集上调好参的模拟退火。

问题背景

量子线路优化（quantum circuit optimization, QCO）要在保持功能等价的前提下压缩线路的深度 $d$ 与门数 $n$ ，从而压缩退相干误差积累。现有做法分两派：一派是手工规则与固定流程（Qiskit、TKet、Nam 优化器等），可靠但对上下文敏感的特殊情形束手无策；另一派是搜索（如 Quartz 的代价回溯搜索），完备但组合爆炸。变换规则的收益强烈依赖上下文——例如两个对易门的先后顺序要看周围线路才能定——因此”何时何地施加哪条规则”本身就是个序贯决策问题，这恰是强化学习的语言 Fösel 2021。

还有一个实际障碍：验证两线路等价一般很难，但对只涉及少量门的初等变换，用 ZX 演算类的工具可以在多项式时间内给出肯定或否定的等价判定，这使”施加一条变换”可以被廉价地约束在等价类之内 Fösel 2021。Fösel、Niu、Marquardt 与 Li 的工作是深度强化学习做线路优化的开端：他们不发明新规则，而是学习一个调度已有规则的策略，并让它在随机线路的大数据集上训练、再外推到更大的线路 Fösel 2021。

理论模型

MDP：状态是线路，动作是变换

智能体与环境（线路）交互：在每一步，智能体观察当前线路 $s_{t}$ ，施加一个变换（动作 $a_{t}$ ）得到 $s_{t + 1}$ 。变换分两类：硬规则（hard rules）总是有利，如相邻两个相互抵消的门，可以在预处理中自动全部施加（即”修剪”，pruning）；软规则（soft rules）是否有利取决于上下文，如交换两个对易门的顺序。智能体的决策被限制为”下一步施加哪条软规则”，硬规则自动跟随 Fösel 2021。环境是确定性的：固定变换作用于固定线路，结果唯一。

奖励：从出错概率模型导出代价函数

奖励设计的目标是让”逐点改进”与”最终线路更不易出错”一致。假设每个比特空闲时以速率 $Γ$ 丢失信息、第 $k$ 个门相对空闲衰减的劣化因子为 $u_{k}$ ，则无错执行整个线路的概率为

P_{success} = e^{- m Γ T} \cdot k = 1 \prod n u_{k},

其中 $m$ 为比特数、 $T$ 为总时长。最大化 $P_{success}$ 等价于最小化 $q = - ln P_{success} = m Γ T - \sum_{k} ln u_{k}$ 。取每个门相同的执行时间 $α / (m Γ)$ 与相同的劣化 $u_{k} = e^{- β}$ ，得到可用 $(d, n)$ 表达的代价函数

q (s) = α d (s) + β n (s),

实验中取 $α = 1$ 、 $β = 0.2$ （两比特门更贵的物理直觉通过门集合的选择体现）。智能体收到即时奖励

r_{t} = - [q (s_{t + 1}) - q (s_{t})],

这比”只在结尾给一次奖励”有更好的时间分辨率、学习更高效；由于采用模型无关的 RL 算法， $q$ 本身可以换成任何用户定义的线路函数 Fösel 2021。

状态与动作的网络表示

观察：为每个可能出现的操作保留一个输入神经元，按三维网格排布——三个轴分别是比特指标、时刻（执行顺序）与门类；门类作为卷积的输入通道（连续参数门按特殊参数值分立类，如 $Z$ 旋转按 $π /2, π, 3 π /2$ 归类，其余归入一类，从而能表示任意连续参数）。卷积层把”比特指标 × 时刻”当空间维处理，这与人读线路图的方式同构 Fösel 2021。

动作：变换由”规则 + 受影响门的位置”共同定义，若为每个可能动作保留一个输出神经元，动作空间会随线路组合爆炸。受国际象棋走法表示启发，作者把变换与线路中的位置一一对应：单门变换用（时刻，最小比特指标）标记，双门变换用（第一门的时刻，两门共享的最小比特指标）标记——由此得到从变换到输出神经元的单射映射，策略输出 $π (a ∣ s)$ 与状态价值 $V (s)$ 各自排布在同型三维网格上，并用动作掩码（action mask）屏蔽非法动作。 $V (s)$ 的语义是”该线路还剩多少优化潜力” Fösel 2021。

网络用优势演员–评论家（advantage actor-critic, AAC）训练：动作按优势 $E_{π} [r_{t} + γ V (s_{t + 1}) ∣ s_{t}, a_{t}] - V (s_{t})$ 超过平均的程度被强化。门集合为 $Z$ 旋转、Phased-X 与 CNOT（一维链上仅近邻 CNOT），二者构成通用门集 Fösel 2021。

为什么不用 Q-learning

作者明确讨论过替代方案。其一，把所有变换排序后依次分配给一队输出神经元——但每个输出神经元的语义会随线路（乃至相距很远的局部）改变，网络几乎无法学习。其二，改用 Q-learning 的状态–状态变体 $Q (s, s^{'})$ （输入线路、输出线路），绕开动作枚举；但这类变体使用较少、研究不充分，且限于 Q-learning 框架。相比之下，“变换绑定到线路位置”的演员–评论家方案让动作空间离散、状态相关、且语义稳定，是三者中唯一可行的折中 Fösel 2021。

方法与实现

训练数据不是现成基准，而是随机线路——这在当时是无奈之举（各应用线路分散、无联合数据集），事后看却保证了策略的通用性。生成流程：12 比特排在一维链上，随机组合 150 个门（类型与位置受近邻约束）得到 $⟨ n_{1} ⟩ \approx 159$ 、 $⟨ d_{1} ⟩ \approx 48$ ；先施加全部硬规则修剪到 $⟨ d_{2} ⟩ = 37.15 \pm 0.01$ 、 $⟨ n_{2} ⟩ = 115.27 \pm 0.03$ ；再做 500 次随机软变换把线路”撑大”到 $⟨ d_{3} ⟩ \approx 248$ 、 $⟨ n_{3} ⟩ \approx 508$ ——随机扩展迫使智能体同时应付低效与高效线路，是泛化能力的关键训练技巧。每个 episode 从一条扩展线路出发优化到底，一次完整训练（约 1000 个 epoch）在 32 核节点上耗时 6–7 天 Fösel 2021。

学习过程分两段：前约 50 个 epoch 迅速把平均深度和门数压到 $⟨ d ⟩ \approx 29$ 、 $⟨ n ⟩ \approx 100$ （已明显优于修剪基线），之后缓慢稳步改进，在约 1000 epoch 处达到 $⟨ d ⟩ = 27.20 \pm 0.07$ 、 $⟨ n ⟩ = 97.86 \pm 0.33$ 。逐回合看，智能体在前 150–200 步快速改进，随后曲线基本持平，偶有例外：一是短暂”绕道”进入更差状态后迅速返回；二是有时它真的穿过中间更差的线路继续优化——即越过奖励势垒，抵达更优线路。这一行为正是软规则价值的直接体现 Fösel 2021。

两个实现细节值得记录。由于每回合都换一条新线路，训练集与验证集表现没有差别（不存在过拟合特定线路的问题）；另外作者没有给智能体”终止 episode”的能力——它只能被动跑满固定步数，这既是简化，也留出了后续工作（如 Quarl 的停止条件与策略引导搜索）的改进空间 Fösel 2021。

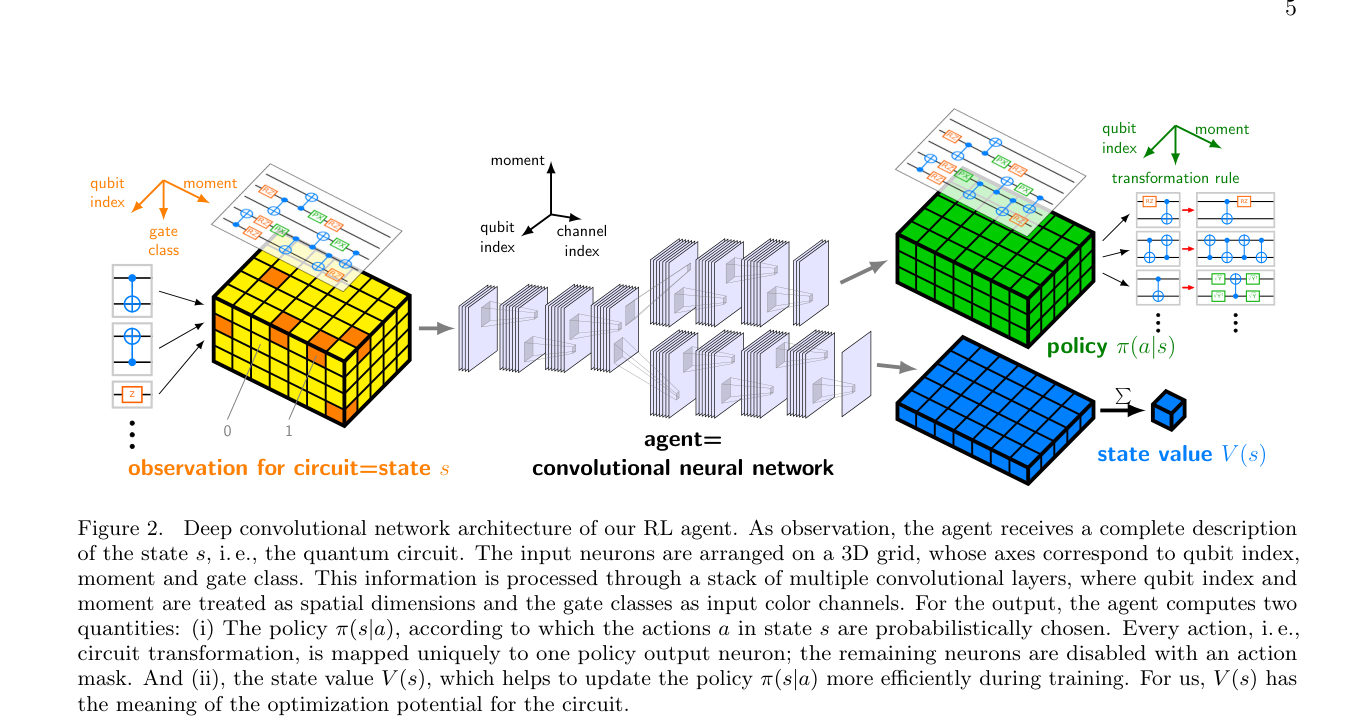

RL 线路优化的网络架构：线路编码为（比特指标 × 时刻 × 门类）三维网格，经卷积层输出策略 π(s|a) 与状态价值 V(s)（图源：Fösel 2021 Fig. 2）

实验结果与对比

任务	方法	深度 $⟨ d ⟩$	门数 $⟨ n ⟩$	来源
12 比特随机线路（修剪后基线）	—	$37.15 \pm 0.01$	$115.27 \pm 0.03$	Fösel 2021
同上，RL 智能体	AAC + CNN	$27.20 \pm 0.07$	$97.86 \pm 0.33$	Fösel 2021
同上，模拟退火（ $1 0^{4}$ 步）	Metropolis + 指数降温	约达修剪水平	约达修剪水平	Fösel 2021
同上，模拟退火（ $2 \times 1 0^{5}$ 步）	同上	$27.35 \pm 0.08$	$105.15 \pm 0.32$	Fösel 2021
外推：50 比特、2500 门（修剪后）	—	$156.67 \pm 0.07$	$1940.2 \pm 1.6$	Fösel 2021
同上，RL（2500 次变换内）	同一训练好的智能体	$110.84 \pm 0.07$	$1616.3 \pm 2.0$	Fösel 2021
QAOA MaxCut 实例	训练于随机线路的智能体	$75 \to 68$	$142 \to 138$	Fösel 2021

评测协议说明代表性：随机线路上的对比在训练末期（约 1000 个 epoch）的 3200 条线路上进行，逐条与修剪后基线比较——绝大多数线路深度与门数双双下降，单条线路的改进最高超过 50%；逐回合统计中智能体对约 0.4% 的线路无能为力。与模拟退火的对比则采用同一数据集与计算预算，并对退火的 Metropolis 规则与指数降温调度做了适配 Fösel 2021。

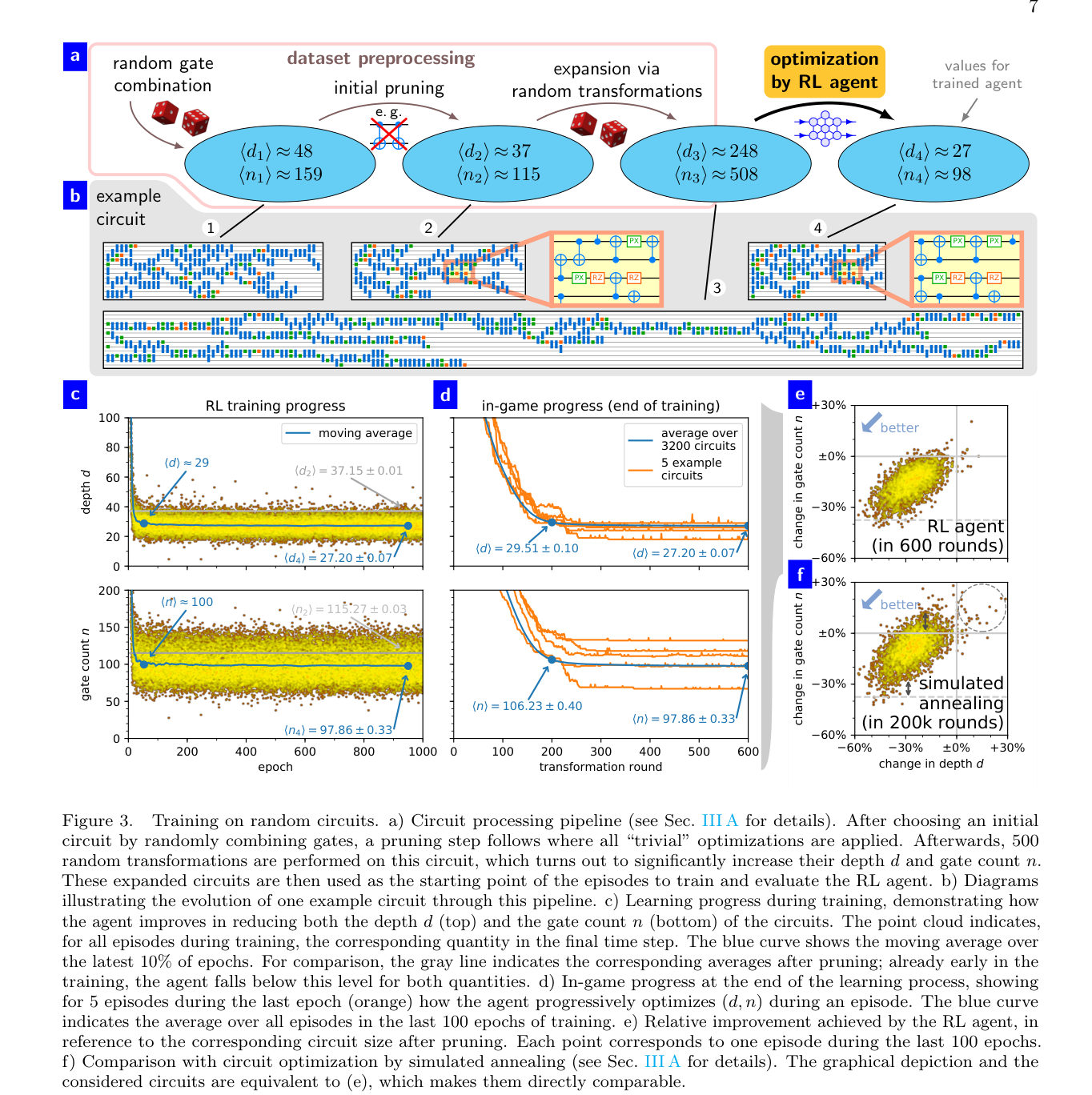

RL 训练进度与逐回合优化轨迹：平均深度/门数随 epoch 下降曲线，及单回合内 d、n 随变换步数的演化（图源：Fösel 2021 Fig. 3）

要点有四。其一，深度降低 27%、门数降低 15% 是相对修剪后基线的平均结果；RL 相对模拟退火的优势主要体现在门数上（ $97.86$ vs $105.15$ ）——退火 20 万步里仅约 15%–20% 的提议被接受，1 万步内平均只够回到修剪水平。其二，同一个在 12 比特线路上训练的智能体（得益于全卷积结构）可直接用于大一个数量级的 50 比特线路，压缩比例基本保持。其三，对真实应用线路（QAOA 电路）也有正收益，尽管幅值小于随机线路。其四，成功率并非百分之百：3200 条线路中仅 12 条（约 0.4%）智能体未能超过修剪后的代价——偶尔绕道时若陷入低质量吸引子，它也可能空手而归 Fösel 2021。

与其他概念的关系

本文是学习型线路优化的起点：后续 Quarl 把动作空间分解 + 图神经网络 + PPO 引入，在与 Quartz 同一套变换规则上全面超越本工作的设置；两者共同构成”学调度”路线。
变换规则本身来自 Quartz 超优化的自动枚举；“学规则”与”学调度”分工明确。等价性约束的思想与电路等价性验证同源。
图形化 rewrite 的另一大分支在 ZX 演算与 PyZX 图论化简：那里动作是图重写，见ZX 图的深度强化学习优化；ZX 化简也是 T 计数约简的主力。
面向中性原子：门数/深度直接决定里德堡门（阻塞 CZ 门）的误差与并行度；RL 编译智能体在可重构阵列上的延伸见电路即博弈，GNN 编译框架见ARGON：GNN 编译框架。
评测方法论：随机线路与基准套件（通用量子基准套件）的选择会显著影响结论，公平对比见编译器公平评测与可视化。
从控制到编译，RL 的接口是一致的——MDP、奖励、策略网络；脉冲层的应用回到量子最优控制框架与强化学习量子控制，两层的联合优化（波形 + 线路）目前仍是开放问题。

参考文献

T. Fösel, M. Y. Niu, F. Marquardt, L. Li, “Quantum circuit optimization with deep reinforcement learning” (2021). NA127 · arXiv:2103.07585
