Quarl：学习型量子线路优化器

Quarl 把"线路优化"写成马尔可夫决策过程：先挑一个门、再挑一条作用在它上面的等价变换，用图神经网络读线路、用 PPO 学策略——同样的 Quartz 规则库，学习式调度比代价回溯搜索平均多省约 8 个百分点的门数，还能自己"重新发明"旋转合并。

问题背景

基于变换的线路优化沿着两条线展开：规则从哪来，以及规则怎么调度。Quartz 超优化解决了前者——自动枚举海量等价保持变换（Nam 门集 6206 条、IBM 门集 6881 条）；调度的经典答案是代价回溯搜索：从当前线路出发穷举变换序列，丢弃代价超过阈值的中途线路。Quarl 的动机来自一个看似反直觉的事实：最优序列必须经过”代价上升”的变换 Li 2024。

以 58 个门的 barenco_tof_3（Nam 门集 $CNOT,X,H,R_z$）为例，在 6206 条规则、7 步以内可达的约 $1.62\times 10^8$ 条线路中随机抽 200 条做广度优先搜索：超过一半的线路需要至少 4 次变换才能降低门数，6% 甚至需要 6 次以上；若禁止代价上升的变换，能找到的最好结果只有 46 个门，允许后可到 36——“先变差才能变好”的陷阱让贪心与浅层搜索双双失灵，也正是 RL（擅长延迟回报）的切入点 Li 2024。

理论模型

MDP 与目标函数

固定门集、变换集与代价函数后，线路优化形式化为 MDP $(S,A_s,P,r,\gamma )$ Li 2024：

• 状态空间 $S$：给定门集上的全部线路；
• 动作空间 $A_C$：线路 $C$ 上所有合法的变换应用；
• 转移 $P$：确定性——$P(C^{\prime }|C,a)=1$，其余为零；
• 奖励：变换前后的代价差

$$r(C,a)=\mathrm{Cost}(C)-\mathrm{Cost}(C^{\prime }),$$

训练目标即策略梯度标准型 $J(\theta )=E_{\tau \sim {\pi }_{\theta }}[R_{\tau }]$，$R_{\tau }={\sum }_t{\gamma }^t{r}_t$。Quarl 用 PPO 的裁剪代理目标

$$L_{\mathrm{CLIP}}(\theta )=E_{\tau }\left[\sum _t\min \right({\rho }_{\theta }(s_t,a_t){\hat{A}}_t,\mathrm{clip}({\rho }_{\theta },ϵ){\hat{A}}_t\left)\right],{\rho }_{\theta }=\frac{{\pi }_{\theta }(a|s)}{{\pi }_{{\theta }_{\mathrm{old}}}(a|s)},$$

其中 $ϵ=0.2$ 为裁剪参数。代价函数在全部实验中取总门数（也可换成 CNOT 数或保真度），理由是逻辑层优化不应绑定具体器件标定 Li 2024。

挑战一：百万级动作空间的分解

对千门线路直接学习”选变换 + 选子线路”的联合策略，动作数可达百万量级，且动作集随图结构每步都在变。Quarl 把 $A_C$ 分解为位置空间 × 变换空间：$A_C\subseteq P_C\times X$，$P_C$ 是线路中的门（位置），$X$ 是全部变换。由于一条变换的匹配可由单个门定位，先选门 $g_t$、再在 $g_t$ 处的合法变换里选一条即可唯一确定动作，两个子空间都远小于乘积空间 Li 2024。

挑战二：变尺寸状态与分层网络

RL 通常把状态编码为固定维向量，但线路的大小与拓扑随优化不断变化，直接展平学到的表示无法泛化。Quarl 的关键假设是决策的局域性：在某处施加什么变换，主要由该门的邻域决定。于是用 $K$ 层图神经网络（GraphSAGE 式消息传递）为每个门生成其 $K$ 跳邻域的表示 $h_g^{(k)}$——单条表示只看局部，全部门的表示拼起来仍覆盖整条线路，且表示维数与线路规模无关 Li 2024。

由此得到三层架构：

1. 门表示生成器：GNN 读线路图（节点特征为门类型嵌入，边特征为方向与所连比特），输出每个门的 $K$ 跳邻域向量；
2. 门选择器 ${\pi }_g(\cdot |C_t;{\theta }_g)$：在所有门上给出分布，选一个”优化机会最大”的门；
3. 变换选择器 ${\pi }_x(\cdot |C_t,g_t;{\theta }_x)$：在所选门处的合法变换上给出分布。

训练采用单一演员–评论家架构的分层优势估计（hierarchical advantage estimation, HAE）：只有变换选择器 ${\pi }_x$ 被梯度上升更新（演员）；评论家网络估计”在此门邻域施加最优变换”的价值，而门选择器直接复用评论家的估值——估值高意味着优化机会大。相比”演员同时学 ${\pi }_g,{\pi }_x$、评论家估计整条线路价值”的朴素 PPO，这套设计让演员与评论家都面对固定尺寸（$K$ 跳邻域）的输入，训练显著更稳 Li 2024。联合损失为

$$L(\theta )=L_{\mathrm{TS}}({\theta }_x)+c_1{L}_{\mathrm{VE}}({\theta }_g)+c_{2}H({\pi }_x;{\theta }_x),$$

$c_{2}H$ 是鼓励探索的策略熵正则（实验取熵系数 $0.02$）。

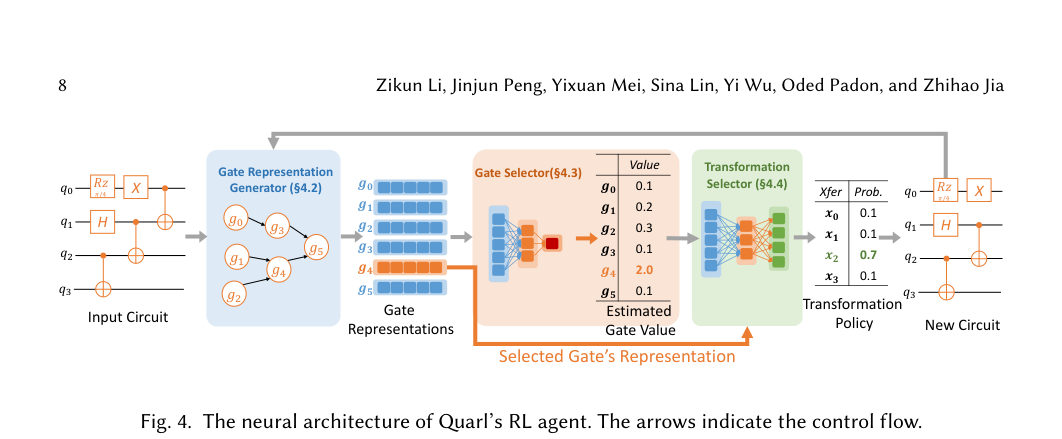

Quarl 的神经网络架构：GNN 门表示生成器 → 门选择器 → 变换选择器，评论家估值同时驱动门选择（图源：Li 2024 Fig. 4）

方法与实现

工作流分三段 Li 2024：

• 预训练：在 6 个拓扑各异的小线路（barenco_tof_3、gf2^4_mult、mod5_4、mod_mult_55、tof_5、vbe_adder_3）上训练 8 小时（4 块 A100，数据并行，每 GPU 一个独立智能体采轨迹、同步梯度），初始线路缓存按等价类聚类采样，防止过拟合单一拓扑；
• 微调：对新线路继续训练，让 GNN 权重与门估值适配该线路的局域结构；
• 策略引导搜索（policy-guided search）：微调后的模型做确定性搜索——选门后不再采样而是取概率最大的变换；对触发停止条件的门加硬掩码、访问过的门加软掩码，保证整条线路被系统性扫过；一旦发现更低代价的线路，就清空初始缓存、以它为起点重启搜索。微调与搜索两进程并行、互通”新最低代价”消息。

超参数：轨迹长度 600、折扣 $\gamma =0.95$、演员/GNN 学习率 $3\times 10^{-4}$、评论家 $5\times 10^{-4}$、128（预训练）/64（微调）个并行演员；对每个输入线路总预算 6 小时（搜索超时 20 分钟，微调提前 5 分钟启动）。实现基于 PyTorch + DGL，图匹配复用 Quartz API（Cython 封装）。大线路用子线路划分把采样代价从 $O(|C|)$ 降为常数，代价是可能漏掉跨划分的优化机会 Li 2024。

保真度评估采用乘积模型 $F={\prod }_{g\in C}(1-e(g))$，用 IBM Washington 的标定数据：CNOT 错误率 $1.214\times 10^{-2}$、$R_z$ 为 0、其余单比特门 $2.77\times 10^{-4}$——两比特门比单比特门贵约两个数量级，这正是 CNOT 计数单独成列的原因 Li 2024。

实验结果与对比

指标（几何平均降幅）	Quarl	现有最优	场景	来源
总门数（Nam 门集）	$35.8\%$	$28.3\%$	对比 Nam/VOQC/Qiskit/TKet/Quartz	Li 2024
CNOT 数（Nam 门集）	$33.9\%$	$20.6\%$	同上	Li 2024
总门数（IBM 门集）	$36.6\%$	$20.1\%$	对比 Qiskit/TKet/Quartz	Li 2024
CNOT 数（IBM 门集）	$21.3\%$	$7.7\%$	同上	Li 2024
线路深度（Nam 门集）	$25.7\%$	$19.6\%$	同上	Li 2024
保真度提升（IBM 门集）	最高 $4.66\times$，平均 $1.37\times$	最高 $1.07\times$	乘积保真度模型	Li 2024

两点尤其值得注意。其一，Quarl 在所有 Nam 门集基准线路上超过 Quartz，包括小线路——回溯搜索把代价超阈值的中途线路直接丢弃，因而系统性错过”先升后降”的优化序列，而学习式调度天然接受延迟回报。其二，旋转合并（rotation merging，合并相位多项式相同的 $R_z$ 门）本是远距离的非局域优化，通常要手工集成进优化器；Quarl 从自己的探索中自动发现了等价于旋转合并的局部变换序列。关掉旋转合并插件后，Quarl 性能只下降 3.2%，Quartz 则下降 15.4%（总门数）/9.7%（CNOT 数）——学习式调度对”非局域技巧”的依赖更低 Li 2024。

与其他概念的关系

• 与RL 线路优化一脉相承：那里用 CNN 三维网格读一维链上的随机线路，这里用 GNN 处理任意拓扑，并用 Quartz 的完整规则库与真实基准评测，是同一思路的成熟化。
• 规则库来自Quartz 超优化的自动枚举——“自动发现规则 + 学习调度规则”构成完整的自举链路；代价模型的取舍与编译器公平评测直接相关。
• 图神经网络同款思路见ZX 图的深度强化学习优化（在 ZX 图上选重写动作）与ARGON：GNN 编译框架（GNN 赋能中性原子编译）；“优化即博弈”的另一种 RL 形式化见电路即博弈。
• “先升后降”的变换序列与 PyZX 图论化简、T 计数约简中的策略问题同构；学习型方法与 LLM 智能体的分工见智能体工作流。
• 面向中性原子：门数与 CNOT 数的下降直接转化为里德堡门（阻塞 CZ 门）的串行时间与误差预算的节省。

参考文献

• Z. Li, J. Peng, Y. Mei, S. Lin, Y. Wu, O. Padon, Z. Jia, “Quarl: A Learning-Based Quantum Circuit Optimizer”, Proceedings of the ACM on Programming Languages (2024). NA130 · DOI 10.1145/3649831 · arXiv:2307.10120
