Fat-Tree 共享 QRAM

Fat-Tree QRAM(Xu–Lu–Ding,ASPLOS 2025)解决 bucket-brigade 的资源争用问题:单查询独占全部 O(N) 路由器,共享场景下查询只能排队。胖树通过逐层复制路由器,让 log N 路独立查询流水执行,摊销时延为与 N 无关的常数。

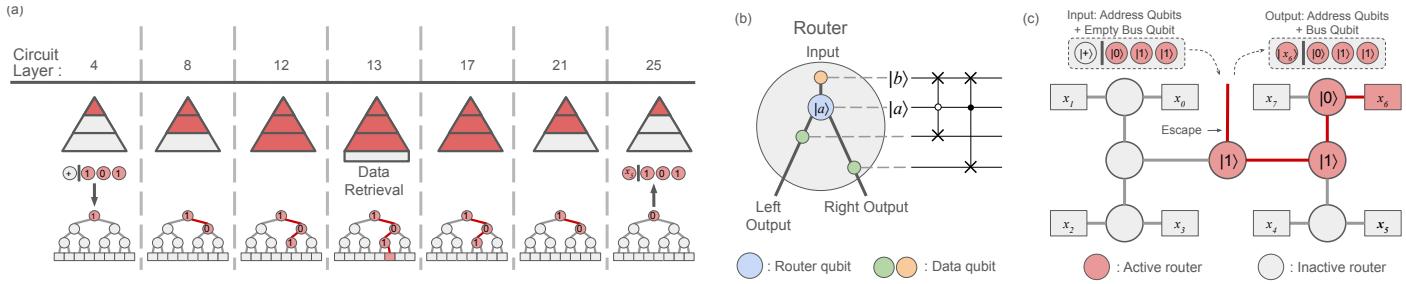

图:Fat-Tree 共享 QRAM 架构,第 i 层路由器复制 (n-i-1) 份,支持 log N 路查询流水(来源:QR031)

机制回顾:BB 的根瓶颈与胖树的复制

共享内存(shared memory)场景是这条架构线的出发点:多个量子处理单元(QPU)共享同一台 QRAM——量子数据中心(见 量子数据中心 与 Liu et al. 2023)把这一组合定义为第四代量子基础设施。而 bucket-brigade(下称 BB,机制见 bucket-brigade 架构)在这个场景下有一个结构性缺陷:第 0 个地址比特进树后占据根节点直至查询结束,根又是全部地址比特唯一的入口(escape),任何时刻树内只能”刻”出一条查询路径。$p$ 个并发请求只能排队串行,总时延 $\Theta (p\log N)$——BB 的对数时延优势在争用(contention)下被查询数成倍吃掉。

Fat-Tree QRAMXu et al. 2025 的修法是拓扑性的:在 BB 完全二叉树上,把第 $i$ 层(自根起 $i=0,\dots ,n-1$,$n=\log N$,本文 $\log$ 均以 2 为底)的路由器复制 $n-i-1$ 份,使节点 $(i,j)$ 内含 $n-i$ 个路由器,以三元组 $(i,j,k)$ 索引($i$ 层号、$j$ 节点号、$k\in [0,n-i-1]$ 复本号)。BB 树恰是只保留 $k=n-1$ 号复本的特例。名字取自 Leiserson 1985 年的经典 fat-tree 网络:二者几何同构——越靠近根部节点越”胖”;但论文特别强调路由语义不同:经典 fat-tree 做叶间报文通信,QRAM 查询是自根向叶”刻路径”,加粗的目的因此也不同(见下节)。

最有生产力的等价视角:把同色路由器单独挑出来,Fat-Tree 是 $n$ 个尺寸递减的 BB 子 QRAM 的复合——子 QRAM $k$ 恰含全部深度 $i\le k$ 的节点中 $k$ 号复本,地址宽度 $k+1$;最大的 $k=n-1$ 就是一棵完整 BB 树。每条查询从最小的子 QRAM($k=0$,只有根一个路由器)出发,每装载一层地址就经节点内局域 SWAP 迁移到更大一号的子 QRAM。这个视角立即给出吞吐量的直觉上限:同一时刻每个子 QRAM 至多宿主一条查询,故并行度 $\le n$;且任一时刻一条查询的”已刻路径”只 confined 在一个尺寸 $\le 2^{k+1}$ 的 BB 树里,其余 $2N-O(n)$ 个路由器仍停在等待态——BB 的噪声图像(任意时刻仅 $O(\log N)$ 个激活节点)原封不动地保留。

拓扑账:节点数、边宽度与等分带宽

路由器计数:${\sum }_i(n-i)2^i=2N-n-2$

第 $i$ 层有 $2^i$ 个节点、每节点 $n-i$ 个路由器,总数

$R_{\mathrm{FT}}={\sum }_{i=0}^{n-1}(n-i)2^i=n{\sum }_{i=0}^{n-1}{2}^i-{\sum }_{i=0}^{n-1}i{2}^i.$

两个标准和式:${\sum }_{i=0}^{n-1}{2}^i=N-1$;对第二个,把 $i{2}^i$ 按”计入 $j=1,\dots ,i$ 共 $i$ 次”重排为 ${\sum }_{j=1}^{n-1}{\sum }_{i=j}^{n-1}{2}^i$,内层是几何级数:

${\sum }_{i=0}^{n-1}i{2}^i={\sum }_{j=1}^{n-1}(2^n-2^j)=(n-1)2^n-(2^n-2)=(n-2)2^n+2.$

代回:

$R_{\mathrm{FT}}=n(N-1)-[(n-2)N+2]=2N-n-2.$

BB 是 $R_{\mathrm{BB}}={\sum }_i{2}^i=N-1$,故比值

$\frac{R_{\mathrm{FT}}}{R_{\mathrm{BB}}}=\frac{2N-n-2}{N-1}=2-\frac{n+1}{N-1}\stackrel{N\to \infty }{\to }2:$

逐层指数复制,总量只翻倍。 原因在复制的分布:顶层单节点复制得最厚(根节点 $n$ 个路由器),但顶层节点少;增量 $\Delta R=R_{\mathrm{FT}}-(N-1)=N-n-1$ 的质量集中在底部(每个叶父节点只多 1 个路由器,共 $2^{n-2}=N/4$ 个)。按量子比特计(每路由器 4 个量子比特再计入线端辅助),论文给出 $16N$(BB 为 $8N$)——同样恒为两倍。

边宽度:自根向叶逐层收窄

BB 的父子节点间只有 1 条连线;Fat-Tree 中节点 $(i,j)$ 有 $n-i$ 条输入线,向左右子节点各引 $n-i-1$ 条输出线:根 $n$ 条,每降一层减一,到叶父节点恰剩 1 条(与 BB 相同)。宽度配额不是任意的:子节点边宽 $n-i-1$ = 子节点内路由器数减一,每条线绑定子节点中一个路由器的输入(模块实现中末位路由器充当年询暂存、没有输出端)。于是在途地址比特各走专线,多路查询的并行门步不会在线路上争用——这正是”胖”的量子语义:经典 fat-tree 按子树规模加宽以买全二分带宽,这里加宽量封顶在 $n$,因为需要同时过线的查询数本来就至多 $\log N$。

总连线数可精确记账:

$W=\underset{\text{根入口}}{\underbrace{n}}+{\sum }_{i=0}^{n-2}{2}^{i+1}(n-i-1)=n+[n(2^n-2)-[(n-2)2^n+2\left]\right]=2N-n-2,$

中间一步同上节(把求和拆成 $n\sum 2^j-\sum j{2}^j$)。恒等式 $W=R_{\mathrm{FT}}$:每个路由器恰好摊到一条节点间连线——这是一笔可自检的账,任何布图方案若连线数偏离它,说明复本配额没对齐。

等分带宽与聚合带宽:胖在哪里

等分带宽(bisection bandwidth):把叶子对半切开,割口正是根节点向下的两组输出边,计 $2(n-1)$ 条;BB 是 2 条。因子 $n-1$。逐层看,第 $i/i+1$ 层间总边数 $B_i=2^{i+1}(n-i-1)$(BB 为 $2^{i+1}$);由于 $B_{i+1}/B_i=\frac{2(n-i-2)}{n-i-1}\ge 1$ 当且仅当 $i\le n-3$,$B_i$ 向叶单调增大,叶界聚合带宽(aggregate bandwidth)$2^n=N$ 条两边相同——经典数据的并行写入能力不变。所以 Fat-Tree 的”胖”只发生在 $2^i$ 很小的上部 $O(\log N)$ 层,底部原封不动;而决定全网吞吐的瓶颈割恰在最上部,二分带宽从 2 提到 $2(n-1)$。数值:$N=2^{10}$ 时 $18$ 对 $2$;$N=2^{20}$ 时 $38$ 对 $2$。

但要点在于:查询语义下真正被加宽买到的,不是叶间二分通信,而是根端口注入带宽——根节点 $n$ 个路由器可同时驻留 $n$ 条查询的第 0 级路由状态,注入带宽从 1 提到 $n$。这是下节流水线推导的拓扑前提。

查询级流水线:SWAP-I/SWAP-II 与周期账

BB 只有比特级流水线(bit-level pipelining):同一查询内的地址比特错拍进树(成本口径:激活门、干预与能量 推导四的摊销发生在同一棵树、同一条查询上)。Fat-Tree 引入的是查询级流水线(query-level pipelining):$n$ 条独立查询同时在树,各占一个子 QRAM,新查询每 10 层启动一条。

机制上,装载/卸载的门步(gate step)与 BB 完全同构:4 层装载一层地址。查询在子 QRAM $k$ 完成一层装载后,追加一个交换步(swap step,1 层):节点内局域 SWAP 把查询从 $k$ 号迁到 $k+1$ 号复本——具体是各节点内 $(i,j,k)$ 与 $(i,j,k+1)$ 的输入/路由量子比特互换,且分 SWAP-I(偶 $k$)与 SWAP-II(奇 $k$)奇偶交替,保证不同查询永不同时占用同一路由器(论文图 6 的”同层无同色”条件)。局域 SWAP 只动节点内部量子比特,不需要节点间通信,故深度恒为 1 层;经典数据读出(1 层 CLASSICAL-GATES)则搭在交换步里并行执行(按 $n$ 奇偶落在 SWAP-I 或 SWAP-II 之一)。流水周期:

$10\text{层}=\text{门步}(4)+\text{SWAP-I}(1)+\text{门步}(4)+\text{SWAP-II}(1).$

单查询时延:$10n-1$ 层的账目

对单条查询逐段数:装载 $n$ 个门步($4n$ 层)$+n-1$ 个上迁交换步;卸载对称,再 $4n$ 层 $+n-1$ 个下迁交换步;经典读出 1 层(与某一交换步同拍):

$T_{\mathrm{FT}}=8n+2(n-1)+1=10n-1(\text{层计}),$

对照 BB 的 $T_{\mathrm{BB}}=8n+1$(装载 $n$ 门步 + 读出 + 卸载 $n$ 门步)。论文图 7 的 "$10n-1$" 与图 6 的 "$29:25$"($n=3$)都由此而来。差值 $\Delta T=(10n-1)-(8n+1)=2(n-1)$ 层,全部来自交换步。

真实时间还要给快门打折:节点内 SWAP 125 ns、经典门也快,按 CSWAP 门时 1 μs 的 $1/8$ 计。交换步共 $2n-1$ 个含读出的快层,故加权口径

$T_{\mathrm{FT}}=10n-1-(2n-1)\cdot \frac{7}{8}=\frac{66n-1}{8}=8.25n-0.125,$

$T_{\mathrm{BB}}=8n+1-\frac{7}{8}=8n+0.125,$

正是论文 Table 1 的两个数。单查询代价 $\Delta T_{\mathrm{w}}=0.25(n-1)$,渐近慢 25%——这是买并行度的第一笔单价。

算例($n=3$,$N=8$): 三条查询错拍 10 层。$q_1$:门步装载第 0 层($k=0$)→ SWAP-I 迁入 $k=1$ → 门步装载第 1 层 → SWAP-II 迁入 $k=2$ → 门步装载第 2 层、读出 → 对称卸载,共 $10\cdot 3-1=29$ 层。$q_2,q_3$ 在第 11、21 层进场。三条查询总层计 $29+10+10=49$ 层,对照 BB 串行 $3\times 25=75$ 层;加权计 $41.125$ 对 $72.375$。

流水线总时延:$16.5\log N-8.375$

新查询每 10 层(加权 8.25 时间单位)进场,树内至多 $n$ 条。第 1 条在 $t_1=8.25n-0.125$ 完成,此后每 8.25 完成一条,$Q$ 条查询($Q\le n$)的总时延

$T(Q)=t_1+(Q-1)\times 8.25=8.25(Q+n-1)-\mathrm{0.125.}$

取 $Q=n$:

$T(n)=16.5n-8.375,$

即论文 Table 1 的并行总时延。BB 排队执行同样 $n$ 条需 $n(8n+0.125)=8n^2+0.125n$,比值

$\frac{T_{\mathrm{BB}}(n)}{T_{\mathrm{FT}}(n)}=\frac{8n^2+0.125n}{16.5n-8.375}\approx 0.485n:$

$n=10$ 时 $801.25/156.625=5.1\times$,$n=20$ 时 $3202.5/321.625=10.0\times$。

稳态口径另算:连续流下流水线填满后每 8.25 时间单位完成一条,摊销时延

$\bar{T}(Q)=\frac{T(Q)}{Q}=8.25+\frac{8.25(n-1)-0.125}{Q}\stackrel{Q\to \infty }{\to }\mathrm{8.25.}$

两个”摊销”要分清:$Q=n$ 的批口径 $16.5-8.375/n$ 含流水线填充开销,论文 Table 1 的 Amortized 行(常数 8.25)取的是稳态速率口径,与最大查询速率互为倒数。

吞吐量账:带宽、时空体积与调度

最大查询速率与带宽

论文新设的三个共享口径:查询并行度(同时在树的查询数上限)、最大查询速率(每秒完成查询数,= 摊销时延的倒数)、带宽(速率 × 总线宽度,单位 qubit/s)。取 CSWAP 门时 1 μs,即时钟 $10^6$ CLOPS:

${\text{速率}}_{\mathrm{FT}}=\frac{10^6}{8.25}=1.21\times 10^5\text{查询/s},{\text{带宽}}_{\mathrm{FT}}=1.21\times 10^5\text{qubit/s}.$

关键在于与 $N$ 无关:流水周期是常数个门步,不随树深增长。BB 无流水,速率 $10^6/(8n+0.125)=\Theta (1/\log N)$ 随规模衰减:$n=10$ 为 $1.25\times 10^4$,$n=20$ 为 $6.2\times 10^3$。提速因子

$S=\frac{8n+0.125}{8.25}\approx 0.97n:n=10\text{得}9.7\times ,n=20\text{得}19.4\times .$

横向对照同等比特预算:分布式 BB(D-BB,$\log N$ 台 $8N$ 比特)带宽 $10^{6}n/(8n+0.125)\to 1.25\times 10^5$ 也是常数、甚至略高,但代价是 $8N\log N$ 比特——渐近多一维;Virtual(虚拟 QRAM,虚拟 QRAM 与系统架构),同样 $16N$ 比特,单查询时延 $\Theta ({\log }^{2}N)$,速率仍随 $N$ 衰减。$O(N)$ 比特预算下,Fat-Tree 是唯一的常数带宽者。

时空体积:宽度 × 摊销时延

时空体积(space-time volume)每查询定义为 比特数 × 摊销查询时延,是”占着多宽的硬件干多久的活”的总账:

${\mathrm{STV}}_{\mathrm{FT}}=16N\times 8.25=132N,$

${\mathrm{STV}}_{\mathrm{BB}}=8N\times (8n+0.125)=64N\log N+N,$

${\mathrm{STV}}_{\mathrm{V}}=16N\times (4n+4.0625-4\log n)=64N\log N+65N-64N\log \log N.$

三式与论文 Table 2 逐一吻合(乘开即得)。比值 ${\mathrm{STV}}_{\mathrm{BB}}/{\mathrm{STV}}_{\mathrm{FT}}=(64n+1)/132$:$n=10$ 为 $4.9$,$n=20$ 为 $9.7$,渐近 $0.485n$。Fat-Tree 用恒定两倍的比特,把每查询的时空占用从 $N\log N$ 压到 $N$——$O(N)$ 比特组里渐近最优。

经典换页预算与 FIFO 调度

并发的代价有一笔记在经典侧:相邻两次数据读出的间隔等于流水周期 $8.25\mu s$,这是经典存储完成换页(page swap)的全部预算,且为常数——对照 BB 的 $8n+0.125\mu s$ 反而随规模变宽。查询越并行,经典存储必须越快。

调度侧,论文证明先入先出(First-In-First-Out, FIFO)调度对离线与在线请求都最小化总时延,用的是教科书式交换论证(exchange argument):设某最优调度中相邻两查询 $q_x,q_{x+1}$ 逆序($t_{x+1}\le t_x$ 却先做 $q_x$),交换二者,其余查询时延不变,而二者时延之和

$L_x^{\prime }+L_{x+1}^{\prime }=[(s_{x+1}+T)-t_x]+[(s_x+T)-t_{x+1}]=L_x+L_{x+1}$

逐项相消、总和不变;反复交换即把最优解变形为 FIFO。故 FIFO 亦最优。利用率(utilization)由此从 BB 的二值(0 或 1)变为 $[0,1]$ 连续:查询间隙可插入新查询,若每个 QPU 在两次查询间有 $d$ 层本地处理,可共享的 QPU 数可超过 $\log N$(论文给出 $\log N+d$ 量级)。注意边界:流水收益要求查询相互独立;Grover 型迭代内部查询串行依赖,跨迭代填不了流水,收益要在并行/分段化算法上兑现。

噪声账:三类门的有效误差权重

从单门错误率到 ${\log }^{2}N$ 标度

噪声模型沿用 Hann 系的通用信道 $\mathcal{E}(\rho )=(1-ϵ)\rho +ϵK\rho K^{†}$。Fat-Tree 的门分三类:节点内 CSWAP(错误率 ${\epsilon }_0$)、节点间 SWAP(${\epsilon }_1$)、节点内局域 SWAP(${\epsilon }_2$)。论文给出

$F\ge (2{\prod }_i(1-{\epsilon }_i{)}^{G_i}-1{)}^2\ge 1-2{\log }^{2}N({\epsilon }_0+{\epsilon }_1+{\epsilon }_2),$

前一步把”无错概率”组合成保真度下界,后一步用 Bernoulli/union 线性化;精确前因子以论文的门数计账为准。为什么有效门数是 ${\log }^{2}N$ 而非 $\Theta (N)$——这是权重账的要点。单个门步中,深度 $k$ 的全部 $2^k$ 个路由器都在执行 CSWAP,但均匀叠加下第 $k$ 个地址比特使每个深度-$k$ 节点以概率 $2^{-k}$ 处于该查询的激活路径上;出错要进入干涉路径才毁查询,故深度 $k$ 的有效误差权重是

$2^k\times 2^{-k}\times \epsilon =\epsilon ,$

与 $k$ 无关。一个门步扫过 $n$ 层、权重 $n\epsilon$;单查询 $2n$ 个门步(装载 $n$ + 卸载 $n$),合计 $2n^2\epsilon =2{\log }^{2}N\cdot \epsilon$——指数的树被路径概率”除”回了多项式,这正是 成本口径 与 bucket-brigade 架构 中 Hann 界($1-F\le 4\epsilon T\log N$ 系)同一套局域化机制Hann et al. 2021。

Fat-Tree 特有的问题是第二类:交换步中全树所有节点同时做局域 SWAP,物理门数是 $\Theta (N)$ 量级,为何误差权重仍只有 ${\log }^{2}N$?因为有效权重仍按”查询占用”计数:$n$ 条在途查询各占 $n$ 层各一个路由器,$n\times n=n^2$ 个被占用的 SWAP 位点才是能接触查询幅度的门;空转路由器上被换的两个量子比特都停在等待/闲置态,其错误不进入任何查询的干涉路径。这是胖树保住 BB 噪声标度的关键机制。

与 BB 的对比与数值

BB 无局域 SWAP 类,对应 $F\ge 1-2{\log }^{2}N({\epsilon }_0+{\epsilon }_1)$(即 Xu et al. 2023 韧性分析的形式)。Fat-Tree 的增量恰为常数项 $2{\log }^{2}N\cdot {\epsilon }_2$。取论文的实验现实值 ${\epsilon }_0={\epsilon }_1=0.002$、${\epsilon }_2=0.001$(分束器实现、快且高保真):

$\underset{\mathrm{BB}=0.004}{\underbrace{{\epsilon }_0+{\epsilon }_1}}\text{vs}\underset{\mathrm{FT}=0.005}{\underbrace{{\epsilon }_0+{\epsilon }_1+{\epsilon }_2}}⟹\frac{0.005-0.004}{0.004}=25\%.$

不保真度相对增加四分之一,标度不变。自选参数算例:$n=10$、${\epsilon }_0={\epsilon }_1=10^{-4}$、${\epsilon }_2=0.5\times 10^{-4}$(保持论文的 $1:1:0.5$ 比例),则 $1-F\le 2\cdot 100\cdot 2.5\times 10^{-4}=0.05$(BB 为 $0.04$);$n=20$ 时为 $0.20$ 对 $0.16$——相对劣化恒 25%,绝对值随 $n^2$ 增长,固定 $\epsilon$ 下界在 $n\sim 1/\sqrt{\epsilon }$ 处饱和。这正是引入蒸馏与纠错的动机。论文 Table 3 的实测型数字:$N=64$($n=6$)时 ${\epsilon }_0=10^{-3}/10^{-4}/10^{-5}$(最后一档经 post-selection)对应不保真度 $0.18/0.018/0.0018$。

并发蒸馏与纠错的复合收益

虚拟蒸馏(virtual distillation)。 对含噪查询态 $\rho =(1-ϵ){\rho }_0+ϵ{\rho }_{\mathrm{err}}$,并行制备 $k$ 份得 ${\rho }^{\otimes k}$,蒸馏态 ${\rho }^k/\mathrm{Tr}({\rho }^k)$ 把理想分量权重抬到 $(1-ϵ{)}^k$、主导误差项压到 $O({ϵ}^{k-1})$(二分量模型下 $1-F^{\prime }\sim (1-F{)}^{k-1}$:$k=2$ 时 $0.128^2\approx 0.016$,与下例吻合)。Fat-Tree 给出一个并行度-保真度互换旋钮:$k$ 份拷贝用于蒸馏,剩 $\log N/k$ 路并行查询。同预算算例(论文 Table 4,各 256 比特):一台 Fat-Tree($N=16$,$16N=256$)$4$ 路查询,单查询 $F=0.84$,$4$ 份蒸馏后 $0.9994$;两台 BB(共 256 比特)$2$ 路,$F=0.872$,$2$ 份蒸馏后仅 $0.984$——并行度翻倍让蒸馏份数翻倍,独立随机误差下蒸馏后保真度指数级拉开。

纠错。 全编码方案(每个比特用参数 $[m,1,d]$ 的稳定子码编码:$m$ 个物理比特、维度 1、码距 $d$)需 $O(mN)$ 物理比特;有趣的是 CSWAP 虽非 Clifford,但 QRAM 门集不构成普适门集,Eastin–Knill 定理的前提不成立,可走横向(transversal)非 Clifford 实现(color code 横向 CCZ,[5,1,3] 码的 pieceable 容错 Toffoli 可作容错 CSWAP 候选),免魔态蒸馏。数量级对比:码距 3、物理错误 $10^{-3}$ 下,普通电路(不保真度随电路规模线性)只能跑到树深 $n\approx 6$,QRAM 靠 $n^2$ 标度可跑到 $n=10$(不保真度 $\le 5\times 10^{-4}$)。更省的变体是噪声 QRAM + 编码地址:只编码 $n$ 个地址比特与 1 个总线比特,QRAM 本体保持物理(共 $N$ 比特);一个逻辑地址的 $m$ 个物理比特当作 $m$ 路物理查询流水进树(要求 $m\le \log N$,不得超并行度),逻辑并行度 $\lfloor \log N/m\rfloor$、逻辑查询时延 $D\log N+m$($D$ 为综合征提取深度);对照全编码 BB 的 $mN$ 比特、并行度 1、时延 $D\log N$——查询级流水把编码开销从乘法因子降为加法因子。

算法层收益

把吞吐账乘到算法上(论文 7.3 节,渐近只保留对 $N$ 的依赖):并行 Grover(Zalka 分段)总深度 $O({\log }^{2}N\sqrt{N})\to O(\log N\sqrt{N})$;并行 k-sum $O({\log }^{2}N(N/\log N{)}^{k/(k+1)})\to O(\log N(N/\log N{)}^{k/(k+1)})$;并行哈密顿模拟(量子行走)与并行 QSP($\mathrm{poly}(d)\to \mathrm{poly}(d)/\log N$,$d$ 为多项式次数)类似。数值:$N=2^{10}$ 的基准上总深度最多降 10 倍——恰为 $n$ 因子(论文 Fig 9,QSP 取 $d=30$、$\mathrm{poly}(d)=d^2$)。合成基准同样显示:BB 在并行算法数稍增时即撞带宽墙,而 Fat-Tree 可按”处理/查询比”调节并行算法数,把利用率钉在 1 附近。

硬件设想与局限

硬件面向超导腔-transmon 混合平台:路由器量子比特由腔编码、transmon 耦合输入腔实现原生 CSWAP(1 μs 量级),分束器(beam splitter)实现节点内相邻路由器的局域 SWAP(125 ns)。连接性是主要约束,论文的关键观察是 Fat-Tree 只需双平面近邻连接即可实现:模块化方案——节点做成独立模块、同轴电缆加可调耦合器互连,同轴线可弯折,模块内无走线交叉;片上方案——连接图可分解为两个边不相交平面子图,thickness-2 双层芯片加 TSV(through-silicon via)硅通孔互连,父子节点交替占面避免同面交叉。平台外推:囚禁离子 QCCD(quantum charge-coupled device),以离子芯片替换模块、QCCD 链路互连。

局限清单:量子比特翻倍($16N$ 对 $8N$);不保真度常数因子劣化(+25%);单查询时延 +25%;经典换页预算压到 8.25 μs 常数;全并行变体 D-Fat-Tree 需 $16N\log N$ 比特;收益依赖独立查询流与 FIFO 供给。与 虚拟 QRAM 与系统架构 同出耶鲁 Ding 组体系:虚拟化按时间换空间(分页复用 $O(M)$ 比特查询大地址空间),胖树按空间换吞吐(恒定复制买 $\log N$ 路并行),加上 量子数据中心 的系统图景,共同构成 QRAM 的”系统层”叙事。

数值算例:$N=2^{10}$ 与 $N=2^{20}$

约定:层计(每层记 1)与加权计(快门按 $1/8$ 折算,对应 $10^6$ CLOPS)分列;不保真度界按 $2n^2({\epsilon }_0+{\epsilon }_1+{\epsilon }_2)$ 与 $2n^2({\epsilon }_0+{\epsilon }_1)$ 计,取 ${\epsilon }_0={\epsilon }_1=10^{-4}$、${\epsilon }_2=0.5\times 10^{-4}$(假设值,比例沿用论文实验参数);速率为 $10^6/\text{摊销时延}$,总线宽 1。

账目	$N=2^{10}$($n=10$)	$N=2^{20}$($n=20$)
路由器 FT / BB	$2036$ / $1023$(比值 1.99)	$2,097,130$ / $1,048,575$(比值 2.0000)
量子比特 FT / BB	$16,384$ / $8,192$	$16,777,216$ / $8,388,608$
二分带宽 FT / BB	$18$ / $2$ 条线	$38$ / $2$ 条线
查询并行度 FT / BB	$10$ / $1$	$20$ / $1$
单查询时延 FT(层计/加权)	$99$ / $82.375$	$199$ / $164.875$
单查询时延 BB(层计/加权)	$81$ / $80.125$	$161$ / $160.125$
$n$ 路总时延 FT / BB(加权)	$156.625$ / $801.25$($5.1\times$)	$321.625$ / $3,202.5$($10.0\times$)
稳态摊销时延 FT / BB	$8.25$ / $80.125$	$8.25$ / $160.125$
最大查询速率 / 带宽 FT	$1.21\times 10^5$/s	$1.21\times 10^5$/s(与 $N$ 无关)
最大查询速率 / 带宽 BB	$1.25\times 10^4$/s	$6.2\times 10^3$/s
时空体积每查询 FT / BB	$1.35\times 10^5$ / $6.56\times 10^5$($4.9\times$)	$1.38\times 10^8$ / $1.34\times 10^9$($9.7\times$)
经典换页预算 FT / BB	$8.25\mu s$ / $80.125\mu s$	$8.25\mu s$ / $160.125\mu s$
不保真度界 FT / BB	$0.05$ / $0.04$	$0.20$ / $0.16$

三条读数:其一,拓扑开销恒为两倍(路由器比 1.99→2.0000,随 $N$ 收敛于 2),不随规模恶化;其二,吞吐与时空体积优势随 $n$ 线性增长($5.1\to 10.0\times$;带宽 $9.7\to 19.4\times$),大规模下 Fat-Tree 的相对收益只会更大;其三,噪声界的相对劣化钉死在 25%,绝对值却随 $n^2$ 爬升——$n=20$、$\epsilon \sim 10^{-4}$ 已到 0.2,意味着大规模共享查询必须叠加蒸馏或纠错才能交付,单靠器件韧性到不了密码分析规模。

讨论:换了什么,没换什么

没换的:全部渐近账与 BB 同型——$O(N)$ 比特、$O(\log N)$ 单查询时延、$O({\log }^{2}N)$ 不保真度;干预与能量口径也不变:路径独立性仍要求外部控制覆盖全部 $O(N)$ 节点(见 成本口径:激活门、干预与能量 推导三),胖树的复制甚至把节点数翻倍,对 Jaques–Rattew 式批判不构成回应——它优化的是吞吐,不是”每次查询动多少硬件”。

换了的:常数与并行度。三个 $O(1)$ 单价(比特 ×2、时延 +25%、不保真度 +25%)买来 $\log N$ 路查询级流水,把共享场景的总时延从 $\Theta ({\log }^{2}N)$ 压到 $\Theta (\log N)$、带宽从 $\Theta (1/\log N)$ 抬到 $\Theta (1)$、时空体积从 $N\log N$ 压到 $N$。适用边界同样清楚:收益属于独立查询流(或可分段并行的算法);经典侧要承受常数换页预算;布图要多一层平面;要更高并行度得付 $16N\log N$(D-Fat-Tree)。在 评价指标:六维打分卡 的口径下,Fat-Tree 动的是”带宽/吞吐”维度,其余维度对 BB 的相对位置原样保留——这也是它适合作共享 QRAM 基线而非通用替代的原因。
